物理部署架构

说明：此章节介绍管理端简单部署（4台服务器），集群部署（8台服务器）

物理部署架构图

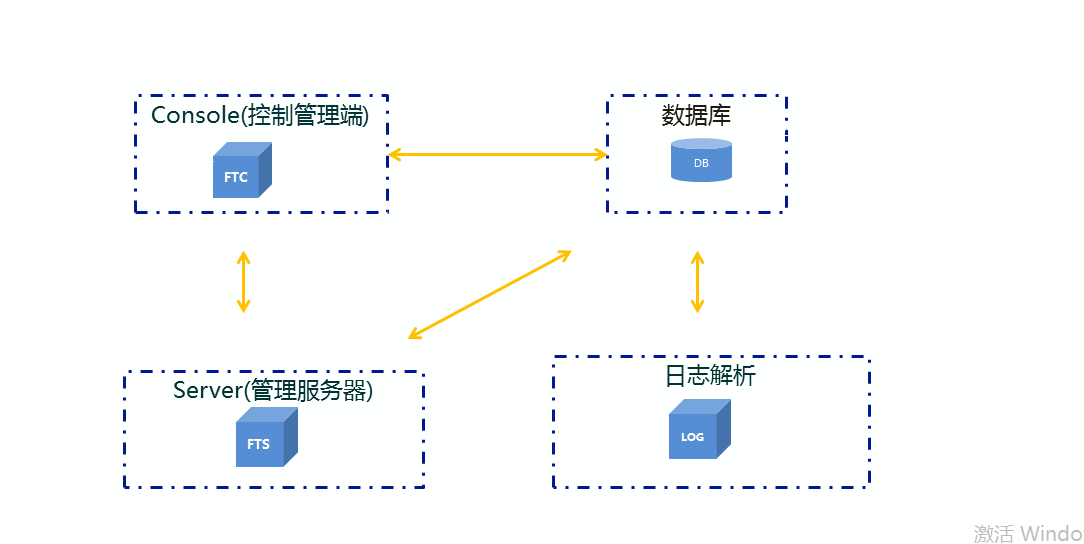

1.简单部署架构图(不引入第三方软件)

部署控制管理端Console， 管理服务器Server ，日志解析Logcenter，各模块均单节点部署

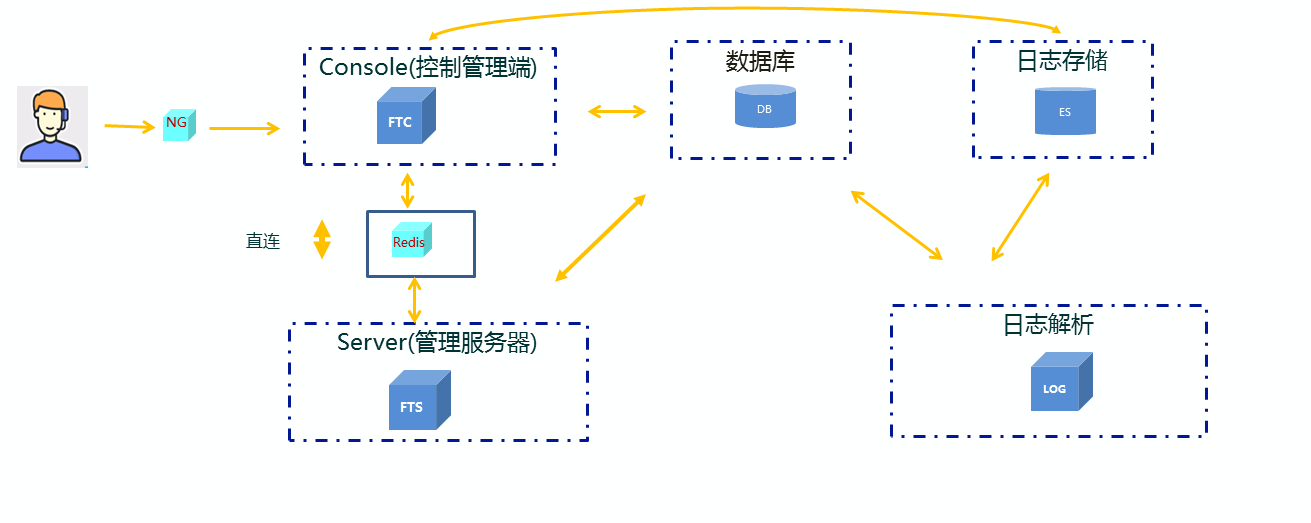

2.简单部署架构图(引入第三方软件)

部署控制管理端Console， 管理服务器Server ，日志解析Logcenter，除产品功能模块外，引入Redis以及ES

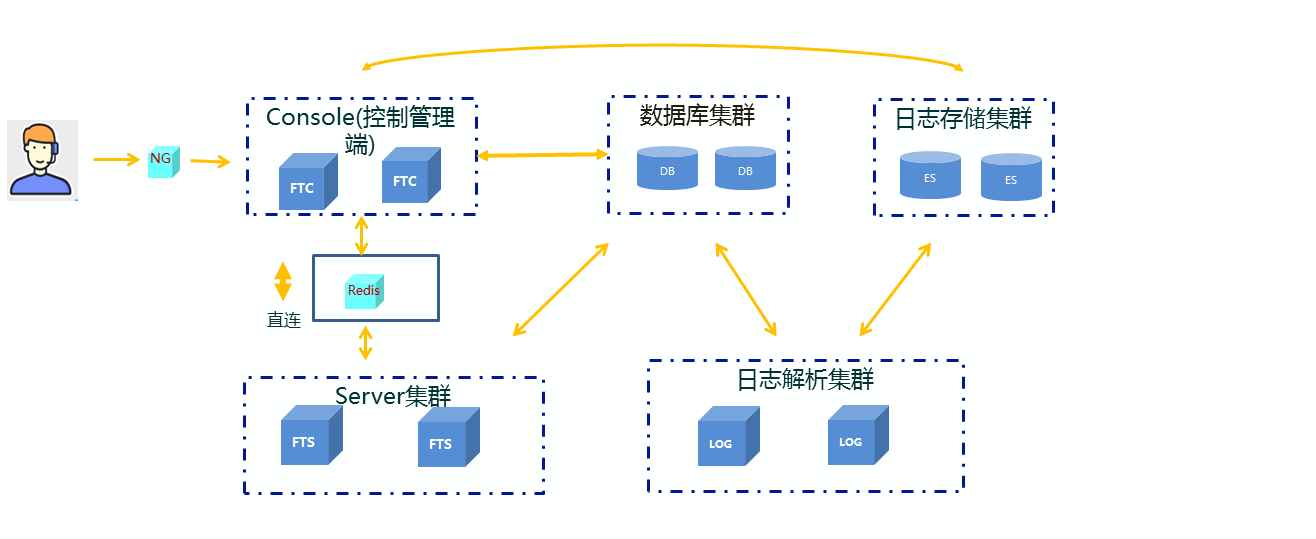

3.集群部署架构图(不引入第三方软件)

部署多台控制管理端Console， 管理服务器Server ，日志解析Logcenter，各模块均集群部署，且不引入第三方 软件

4.集群部署架构图((引入第三方软件)

部署多台控制管理端Console， 管理服务器Server ，日志解析Logcenter, 除产品功能模块外，引入Redis以及ES
