# EOS Low-Code Platform 8 DEMO 开发示例

# 环境准备

# 后端环境

  • 开发工具

    1. Studio作为后端开发工具，在EOS_Platform_8.2LA2_Private_Medium_Develop.zip解压后IDE目录下。
    2. mysql客户端工具，请根据自己情况下载。

  • 运行环境 EOS运行环境依赖以下环境（安装介质中均包含），其中在运行应用时 mysql,nacos,redis，Nginx需要优先启动，其他介质无顺序要求。

应用 说明 默认端口
mysql 服务 数据库服务 3306
nacos 应用 配置中心，注册中心 8848
nginx 应用 代理服务器 80
redis 服务 缓存服务器 6379
afcenter 应用 基础平台应用 28083
bps 流程平台 48084
workpace 流程监控平台 31199
governor governor管理平台 31198
gateway 网关应用 9090

# 前端环境

  • 安装node环境

  • 安装cnpm NPM在使用时下载资源比较慢，建议使用淘宝镜像，安装方式如下

    npm install -g cnpm --registry=https://registry.npm.taobao.org

  • 下载vscode作为前端项目开发工具 下载地址 (opens new window) vscode 提供语法检查，格式化等相关插件，请自行根据需要下载。 vscode插件

# 项目开发

# 后端开发

  • 运行环境准备
    • 检查下列服务是否正常启动
应用 说明
mysql 服务 数据库服务
nacos 应用 配置中心，注册中心
nginx 应用 代理服务器
redis 服务 缓存服务器
gateway服务 网关应用
Afcenter 应用 基础平台应用

  • 通过http://locahost/ 访问验证AFCenter是否能够正常登录

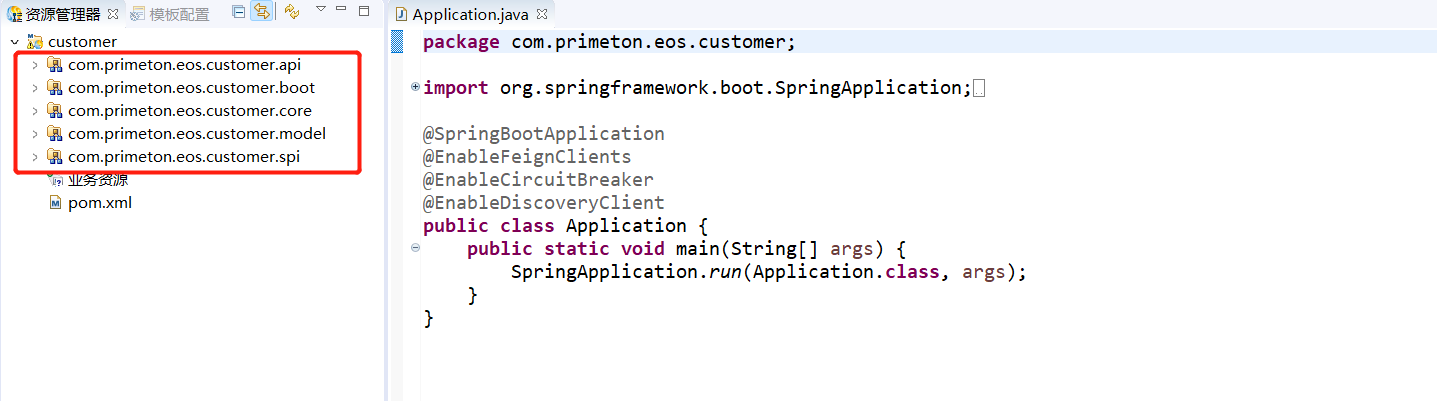

  • 新建项目 打开Studio开发环境，创建EOS项目 新建项目 新建EOS后端项目，等待项目构件完毕，会构成以 api,boot,core,model.spi ，结尾的5个构件包 项目结构

    项目结构说明:api构件包为项目的服务发布构件包，boot构件包主要是项目的启动类和配置文件，core构件包主要是业务构件包，可根据实际情况新增业务构件包，需要注意构件包之间的依赖关系，不可互相依赖，core，model构件包同EOS7版本的构件包保持一致，既可以通过之前的EOS开发模式进行开发，也可通过springboot形式进行开发，功能向导需在core构件包右键方可进行。model构件包主要的作用是存放项目中数据实体，SPI构件包主要是扩展业务用的。

    • 修改应用配置文件 修改应用端口和管理端口，默认端口会和其他应用冲突，导致项目无法正常启动。 修改配置文件

    • 修改数据源配置 修改数据源

  • 建立业务数据

    • 初始化数据库,新建的项目(数据源不和afcenter共享)，需执行以下路径脚本

    重点:

    D:\primeton\eos-8.2-dev\server\afcenter\db-scripts\eos\Mysql\all.sql

    D:\primeton\eos-8.2-dev\server\afcenter\db-scripts\bfp-framework\Mysql\all.sql 流程框架的初始化脚本

    D:\primeton\eos-8.2-dev\server\afcenter\db-scripts\lowcode\Mysql\all.sql 低代码开发的初始化脚本

    • 建立业务表

      DROP TABLE IF EXISTS DEMO_CUSTOMER;
CREATE TABLE DEMO_CUSTOMER  (
  ID INT(11) NOT NULL ,
  CUSTOMER_NAME VARCHAR(100) NOT NULL COMMENT '客户名称',
  CUSTOMER_CODE VARCHAR(100) NOT NULL COMMENT '客户代码',
  CRED_TYPE   VARCHAR(16)  DEFAULT NULL COMMENT '证件类型',
  CRED_NO     VARCHAR(32)  DEFAULT NULL COMMENT '证件号码',
  CUSTOMER_PHONE VARCHAR(30) DEFAULT NULL COMMENT '客户电话',
  CUSTOMER_ADDRESS VARCHAR(100) DEFAULT NULL COMMENT '客户地址',
  REMARK VARCHAR(300) DEFAULT NULL COMMENT '备注',
  CREATE_USER VARCHAR(64) DEFAULT NULL COMMENT '创建人',
  CREATE_TIME DATETIME DEFAULT NULL COMMENT '创建时间',
  UPDATE_USER VARCHAR(64) DEFAULT NULL COMMENT '更新人',
  UPDATE_TIME DATETIME DEFAULT NULL COMMENT '更新时间',
  PRIMARY KEY (ID)
) COMMENT '客户信息';

    tip:项目开发过程中，业务表中CREATE_USER , CREATE_TIME , UPDATE_USER , UPDATE_TIME请按照上面命名。

  • 配置IDE数据源 数据源需要建立两个，第一个作为业务数据源，第二数据源需要指向afcenter的数据源，主要是获取业务字典的数据。请按照以下步骤分别建立数据源。

    1. 新建数据库链接->视图左下角数据库连接右键新建 新建数据源

    2. 新建mysql数据连接 配置mysql链接

    3. 指定驱动 新建驱动

    4. 选择模板并查找数据库驱动包 选择驱动

    5. 添加数据库驱动jar包

      #驱动包可根据数据库版本自行选择，本例中可以选用应用下lib/jdbc/下的驱动包:
D:\primeton\eos-8.2-dev\nacos\lib\mysql-connector-java-8.0.17.jar

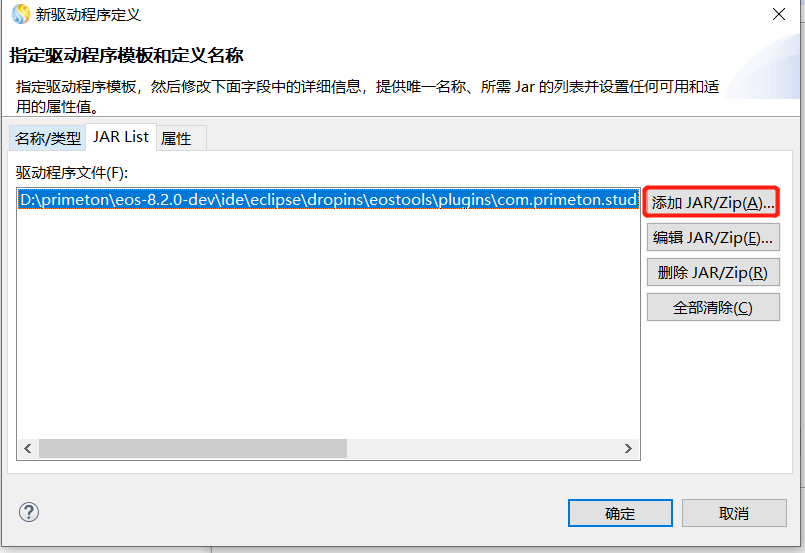

      添加驱动jia 填写数据库连接信息 用户名/密码：root/primeton 数据库连接信息图片

      重复以上的步骤，建立afcenter数据源。此处的数据仅为向导生成代码过程中提供数据来源，生产环境无需配置afenter数据源

    6. 验证业务字典数据源 首选项->primeton EOS->业务字典配置 中选择上一步建立的afcenter数据源，刷新业务字典表，如下图: dict

  • 创建数据实体 在model构件包项目中创建数据实体 new_entity 注意:在建立数据实体的过程中，务必增加数据实体的显示名，描述等信息，如下图 entity

  • 生成前后端源代码 此处功能向导会生成前后端的代码，为了直接将前端代码生成到对应的工作目录，此处需要提前利用前端脚手架生成前端项目结构，具体使用如下:

    # 安装脚手架
npm install primeton-cli -g
# 进入前端项目目录
cd D:\primeton\ui
# 利用脚手架生成前端项目
primeton create-m-app customer 8003

    在core构件包项目中通过功能向导生成前后端源代码

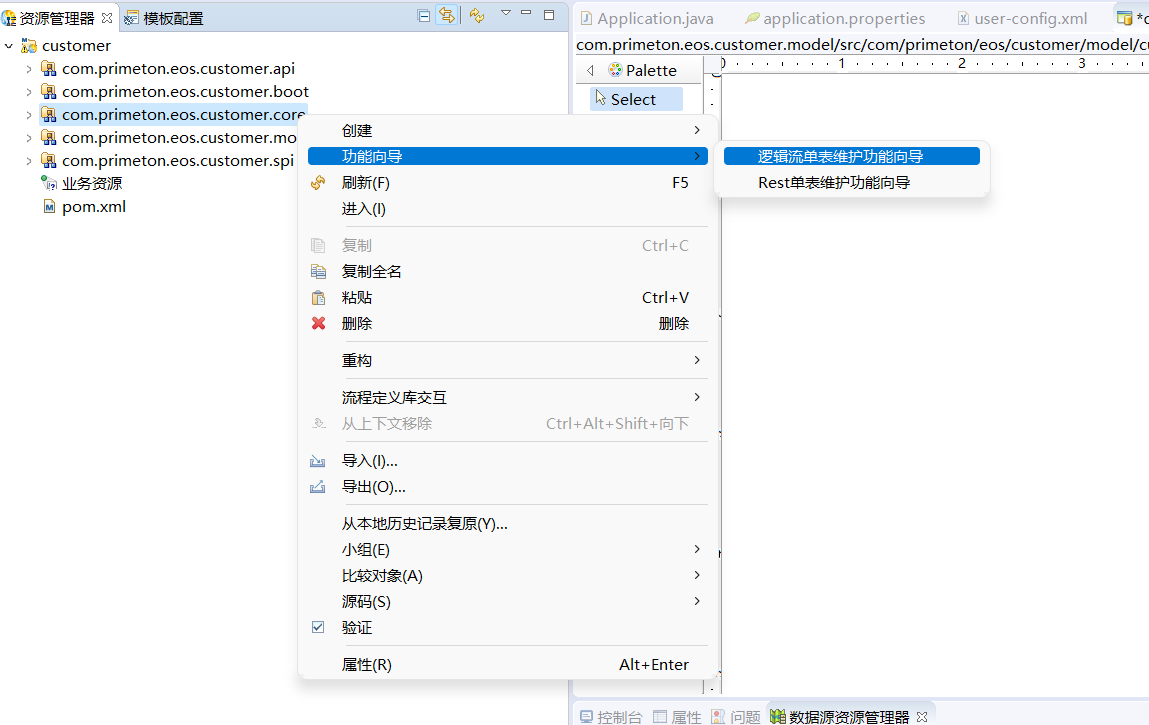

    • 操作步骤 core构件包右键功能向导->选择eos或者rest生成—>选择查询字段—>选择生成文件的路径->生成代码(向导功能可直接生成前端vue页面，按照步骤配置前端页面的存放路径，此处前端页面的存放位置可直接配置到上一步生成的前端项目中src/views目录下) 功能向导

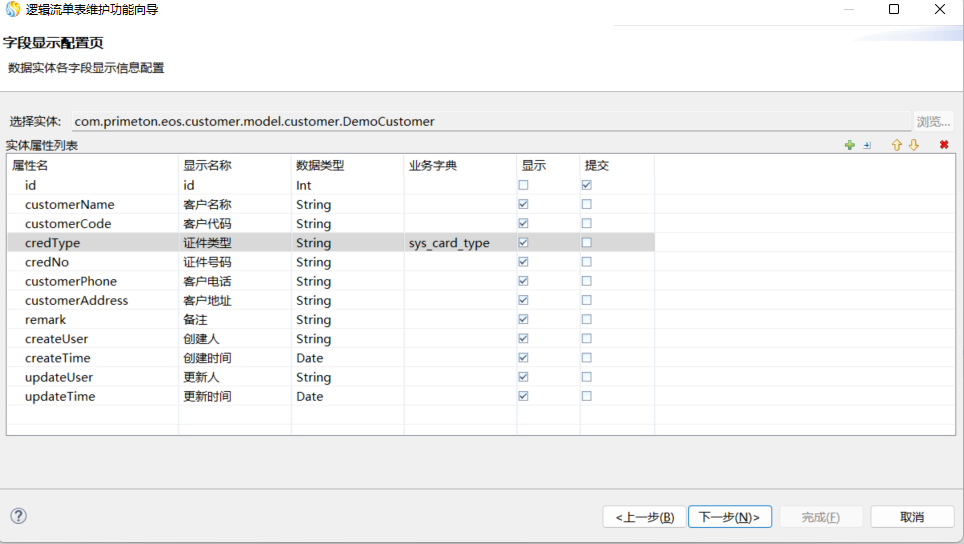

    • 业务字典使用 在字段显示配置项中，若使用业务字典，在字段后面的业务字典输入框中alt+/ 即可加载业务字典数据，根据需要自行添加，若业务字典不满足需求，请自行登录afcenter完善业务字典数据。业务字典使用参考下图： dict

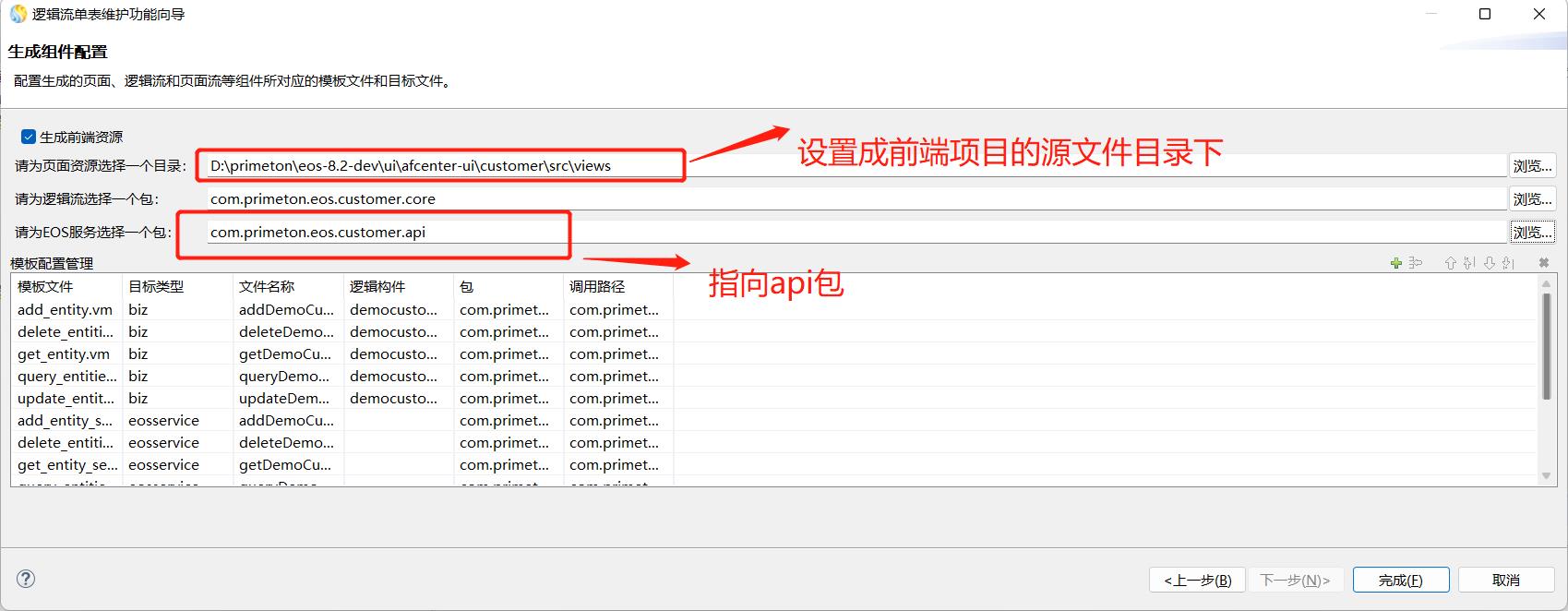

    • 生成代码存放位置配置 pagesave 前端项目资源文件生成路径建议直接设置为vscdoe工作目录中对应微前端项目的目录。 EOS服务请指定api包，rest功能向导同上

  • 项目介绍

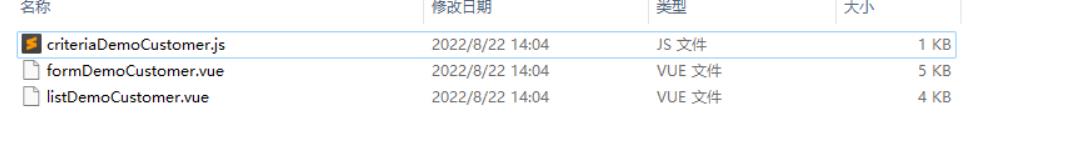

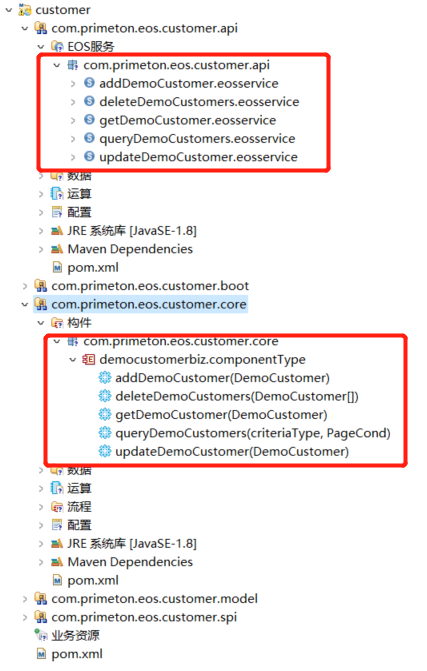

    • EOS模式代码结构说明 通过功能向导生成项目源码后包含下图内容： pro_struct vue 生成的源代码包含后端应用的接口和前端的vue页面。后端生成客户信息新增，编辑，删除，查询对应的逻辑流及服务文件，前端生成客户信息列表页面，表单页面，查询对象。

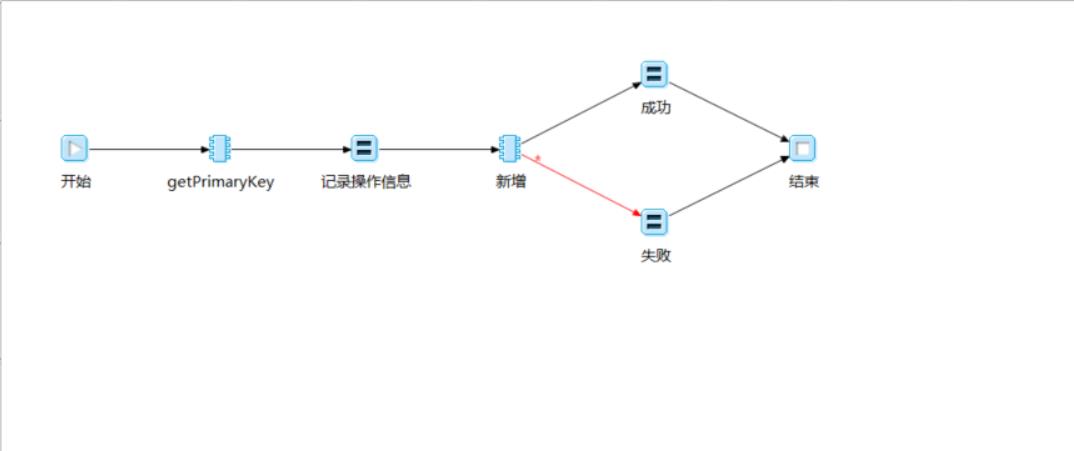

      • 新增逻辑流 add 实现主键获取，数据新增，,事务控制，异常处理，返回值的处理，前端根据返回值处理对应的逻辑。

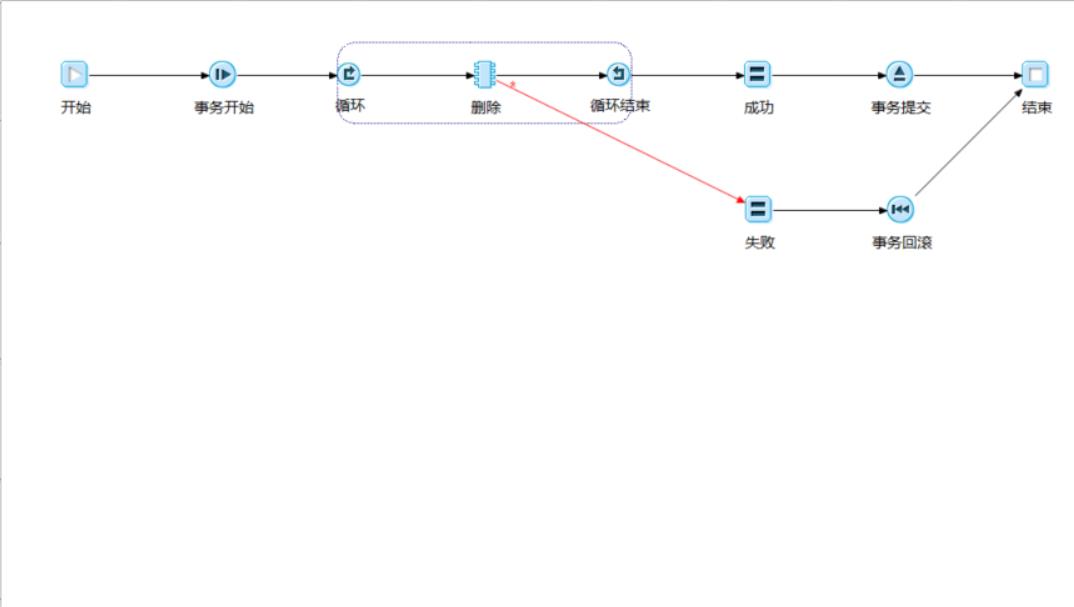

      • 删除逻辑 delete 实现批量删除，事务控制，异常处理，返回值处理。

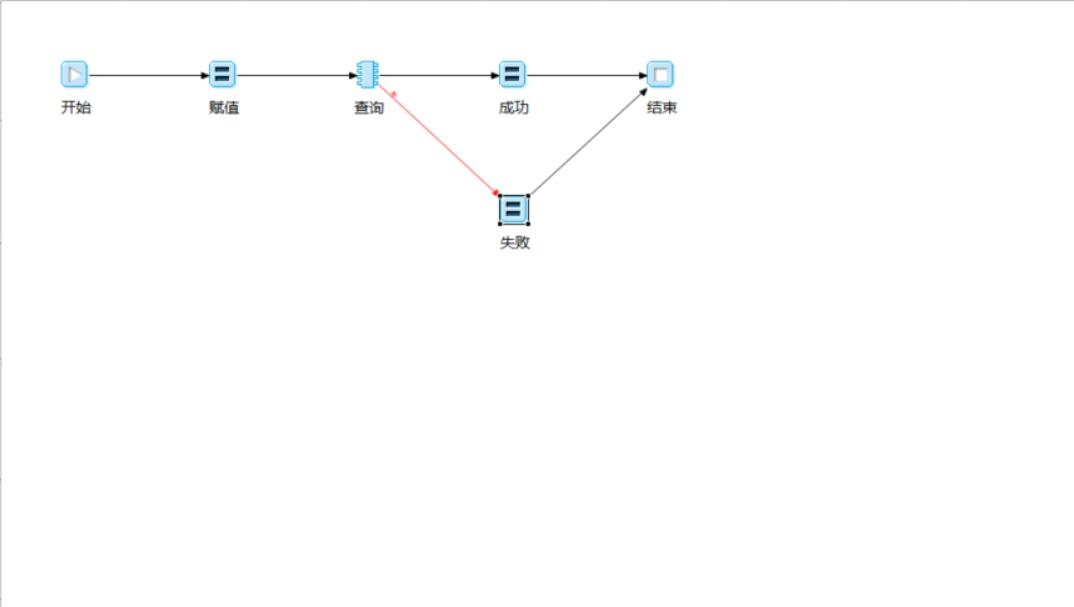

      • 查询逻辑 query 实现分页查询，异常处理，返回值处理。
      • web端 criteriaDemoCustomer.js(页面查询对象)，formDemoCustomer.vue(表单页面)，listDemoCustomer.vue(列表页面)

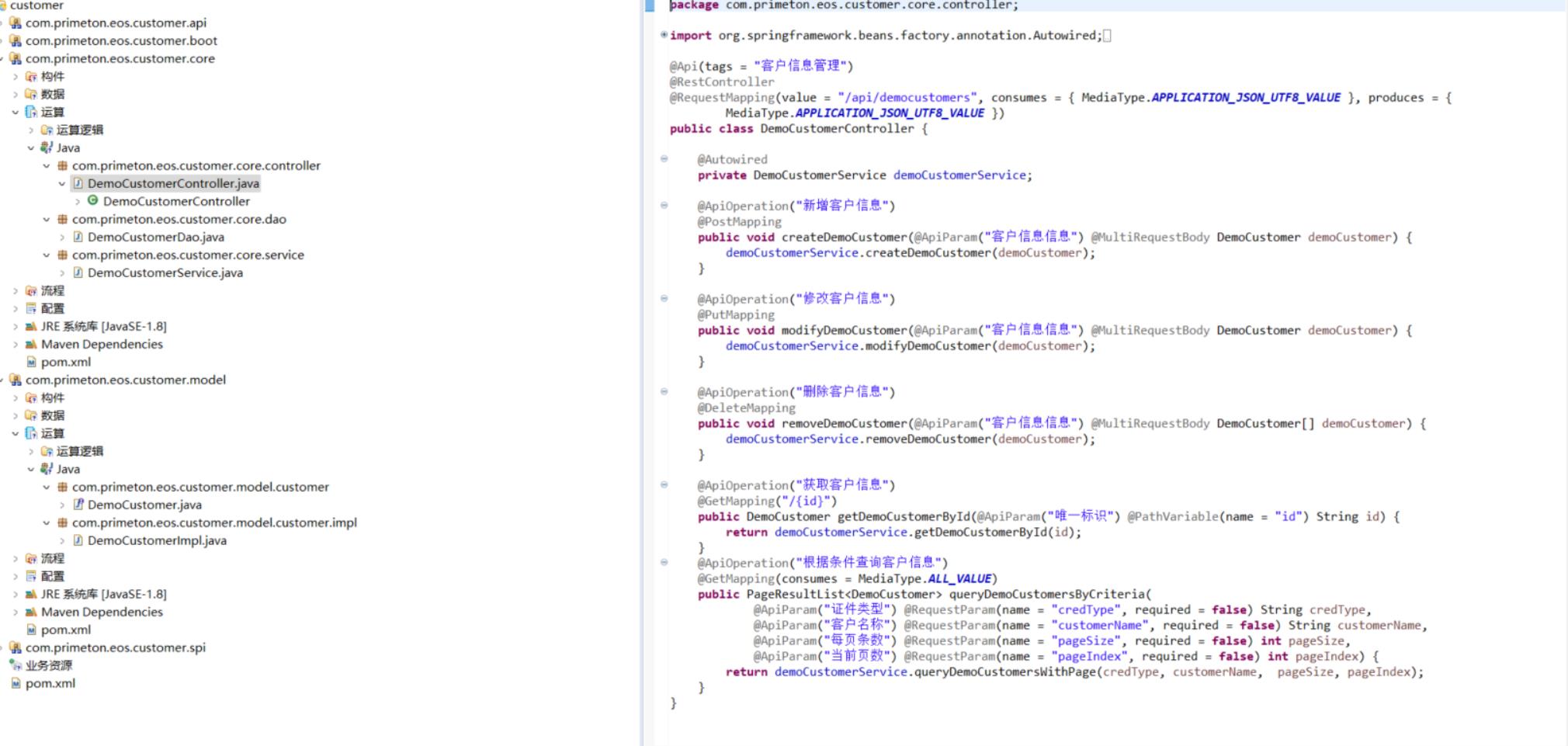

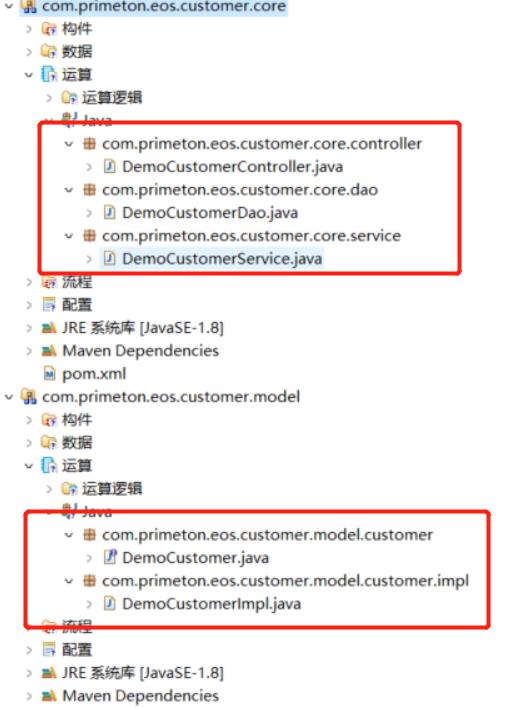

    • Rest模式代码结构说明 通过Rest功能向导生成的资源文件包含以下内容，controller，servercie,dao和数据实体的实现类及前端vue页面formDemoCustomer.vue,listDemoCustomer.vue，如下图 rest controller 开发过程项目组需根据自己情况，进行完善。

  • 启动并验证后端服务

    • 启动本项目 启动应用 若项目启动无异常且服务状况均无异常，说明项目以成功发布。

  • 接口测试

    • 查看swagger 访问地址 http://ip:端口/swagger-ui.html swagger

    • 接口调用 请自行安装PostMan (opens new window)，APIFox等接口测试工具进行测试,PostMan调用是，请求头需设置token，否则被登录拦截器拦截，无妨访问接口，设置方式如下 token 将上图中的值设置到请求头 postman_header 接口调用示例(postman) 接口测试

# 前端开发

  • 项目说明 本项目开发一个客户信息管理功能，有基本的增删改查功能，同时可以模糊查询。项目名称customer，对应后台应用端口28084,afcenter前端源码位于安装介质解压后source目录下，开发过程中可参考源码进行开发。

  • 配置普元ui组件仓库地址

    npm config set registry=https://packages.aliyun.com/623d836256f85235f7dd713b/npm/npm-registry/

npm login
用户名: 623db7e13c6b5273a0764cb4
密码: UP1dH-IITR[I
npm install [package]

  • 安装普元ui组件脚手架工具

    npm install primeton-cli -g

  • 创建第一个vue前端项目 若前一步已经安装脚手架及创建前端项目，此环节仅需要安装依赖。

    cd D:\primeton\eos-8.2-dev\ui\afcenter-ui
primeton create-m-app customer 8003

    重点: customer 是vue项目名称，也是普元微前端中的模块名，编译后介质存放的文件目录保持同名

    重点: 8003 端口号，是node.js环境中启动前端项目的端口号

  • 安装依赖

    cd D:\primeton\eos-8.2-dev\ui\afcenter-ui\customer
npm install

  • 第一个普元微前端项目结构

    customer
│
├── build                                 脚手架生成工具配置目录
│     ├── mfp.config.js                   微前端模块配置
│     └── ***.js                          微前端模块其他配置文件
│
├── node_modules                          项目依赖的node模块
│
├── public                                打包用的模板文件
│
├── scripts                               脚手架生成工具配置目录
│     ├── tpl                             服务调用脚手架生成模板
│     ├── config.js                       服务调用脚手架生成配置
│     └── ***.js                          服务调用脚手架其他配置文件
│
├── src                                   项目源代码目录
│     ├── actions                         服务调用js源代码目录
│     ├── views                           vue源代码目录
│     └── store                           页面加载的前置模块，注册vuex
│
└── static                                静态资源文件目录

    进入D:\primeton\eos-8.2-dev\ui\afcenter-ui路径下，可看到生成的项目 路径

  • 拉取后端API(通过工具获取后端应用的接口信息，便于前端项目调用)

    • 配置swagger地址(后端应用必须启动)

      重点: apiPrefix是用来配置微前端模式下调用后端服务url地址中是否增加应用名，在微服务应用下需要使用true

    api拉取

    • 执行拉取命令

      npm run build:api

      通过以上命令在前端项目src/action 生成前端controller,供前端业务逻辑调用，这里的代码不可修改,如后台接口发生变化,则重新执行命令即可。

      action

  • 开发客户维护页面 EOS Low-Code Platform 8通过模块联邦技术实现微应用之间的页面共享，customer应用中开发的页面以菜单的形式在afcenter应用在使用，所以需要将customer应用的页面暴露给afcenter应用，以实现微应用之间的互联互通。具体做法如下：

    1. 将通过功能向导生成的*.vue文件拷贝到前端项目src/views目录下,如需要对页面进行调整，可参考VUE原生文档。
    2. 修改配置文件build/mfp.config.js文件暴露页面。 暴露页面

  • 运行项目 前端项目的运行方式目前有两种，第一种方式运行base项目，同时运行开发的前端项目，代理配置在base项目配置。第二种方式为直接运行前端开发的项目，base项目不需运行。具体如下：

    • 方式1运行base和customer

      • 配置代理 配置代理 后端接口代理路径，请根据项目接口的实际路径配置进行路由。

      • 运行base

        cd base
#安装依赖
npm  install

#运行base
npm run dev

cd customer
# 安装customer依赖
npm  install
# 运行customer
npm run dev

    • 方式2仅运行customer 此种方式下，不用启动base项目，仅启动customer项目，同时在nginx中配置后端接口的路由规则(此方式下base基座是用EOS安装介质下web目录下的资源) eos8.conf配置如下：

       location /com.primeton{
      proxy_set_header X-EOS-SourceSysKey dc6baaed30e541d78bb91274803d9432;
      proxy_pass http://eosgateway/com.primeton ;
 }

      登录governor,在网关路由下，增加路由配置

      # 此处要配置后端应用的项目编码，或者nacos中对应应用的服务名，本例中为 EOS8-CUSTOMER-APP
uri: lb://nacos中应用服务名/
predicates:
- Path=/com.primeton.{segment}
filters:
- SetPath=/com.primeton.{segment}

    • 生产环境部署配置说明 微前端项目开发完成成后，在微前端项目根目录下通过 npm run build:prod进行项目打包，命令运行结束后，若无报错信息会在上一级dist目录下生成打包好的项目文件，将项目文件夹拷贝到生产环境web目录下如下图 wb nginx配置说明：配置工作需要在nginx进行项目资源文件的配置和接口的代理配置，参考以下配置(ngix配置完成后需要重启)，配置文件路径上图中conf/eos8.conf。

      upstream eosgateway {
server 127.0.0.1:9090;
}
upstream eosafcenter {
    server 127.0.0.1:28083;
}
#EOS afcenter by gateway
server {
    listen 80;

    location /afc/api {
        proxy_set_header X-EOS-SourceSysKey dc6baaed30e541d78bb91274803d9432;
          proxy_pass http://eosgateway/afc/api ;
    }
    location /com.primeton{
      proxy_set_header X-EOS-SourceSysKey dc6baaed30e541d78bb91274803d9432;
        proxy_pass http://eosgateway/com.primeton ;
    }
    location / {
        root "d:/primeton/eos-8.2-dev/web/afcenter";
        access_log d:/primeton/eos-8.2-dev/web/afcenter/access.log ;
        error_log d:/primeton/eos-8.2-dev/web/afcenter/error.log warn;
        index  index.html index.htm;
        try_files $uri /index.html;
    }
    location /customer/ {
        alias "d:/primeton/eos-8.2-dev/web/customer/";
    }
}

      网关配置说明:前端http请求由浏览器发出后首先进入nginx服务器，由nginx服务器统一转发至网关，所有在网关需要进行路由配置，从而不同的应用接口就会根据路径的规则，由网关转发至对应的微服务中

      登录governor,在网关路由下，增加路由配置

      uri: lb://EOS8-CUSTOMER-APP/
predicates:
- Path=/com.primeton.{segment}
filters:
- SetPath=/com.primeton.{segment}

  • customer微前端项目开发说明 EOS Low-Code Platform 8 向导生成前端项目资源文件有listDemoCustomer.vue，formDemoCustomer.vue，criteriaDemoCustomer.js三个文件，分别为列表页面，表单页面，查询对象。

    • 列表页面 列表页面引入base封装的查询组件，分页组件等，具体可查看base/src/libs下的源文件，主要是对表单，列表中常用的一些功能进行封装。同时引入 *Controller(接口对象)，criteriaDemoCustom(查询对象)，页面即可同后端接口进行通信。
      • 查询逻辑由组件将后端返回数据自动灌入表格中。
      • 删除，编辑逻辑由对应事件触发。
    • 表单页面 表单页面由openAdd事件触发(openAdd由list组件封装)，通过dialogVisible属性控制弹出表单的可见性。表单页面新增或更新操作由formType确定，从而调用不同的后端接口。表单提交会调用base中封装的方法，同时回调表单页面的validateResolve方法。

# 运行测试

  • 运行说明 本项目最终开发的成果在Afcenter中以菜单的形式呈现，所以运行之前先要注册微应用页面

  • 发布应用页面并启动customer应用

    • 在微应用customer目录下 build/mfp.config.js 中添加模块配置

      const devMode = process.env.NODE_ENV === 'development';
const moduleName = 'customer';//微前端模块名称
const resolve = (dir) => `./src/views/${dir}`
module.exports = {
  name: moduleName,
  filename: `remoteEntry.js`,//微应用入口,不建议修改
  exposes: { // 对外暴露的页面(组件)
    './listDemoCustom': resolve('listDemoCustom'),// listDemoCustom模块
    './store': './src/store/index.js', // 默认将子应用 store 导出,供base应用注册
  },
  remotes: {
    base: 'base@/remoteEntry.js'
  },
}

  • afcenter配置

    • 注册应用

      1. 组织权限中心->应用管理->新建应用 应用 此处配置须和下图保持一致 config

        重点: 应用名: nacos服务名，如下图,微前端模块即微前端应用名，微前端地址即ip+微前端调试端口，customer 是vue项目名称，也是普元微前端中的模块名，8003 端口号，是node.js环境中启动前端项目的端口号。以上配置方式仅限于个人开发环境,生产环境部署配置请参考运行项目章节

        nacos_app

      2. 新建页面 配置功能页面，应用管理下->资源管理中新增页面填入内容，说明:页面编号，页面名称根据业务自定义，页面加载模式选择微应用，模块名称为上一步建立的内容，其中页面标识即customer应用暴露出来的页面地址。 页面配置

    • 组织权限中心->菜单管理->新建菜单 菜单配置
    • 组织权限中心->权限管理->角色管理 对菜单授权 权限
    • 测试客户管理 客户管理

  • 其他说明 按钮权限说明：EOS Low-Code Platform 8 对权限的控制到方法级别，在向导生成代码的时候选择权限校验，在生成vue页面中会出现下图中的内容 按钮权限 按钮权限配置：应用管理中，选择自己新建的应用，点击进去，在资源管理中 功能权限 点击上图中三个点，选择导入，进入下面页面，安装实际情况配置 导入功能码 选择要导入的功能码直接提交即可 在角色管理，找到对应对的应用，在权限页签中对按钮进行授权 授权 通过以上配置，系统会检测登录人员是否有操作的权限，从而达到控制按钮权限的目标。
