# EOS Low-Code Platform 8 流程开发示例

本文档介绍如何快速基于BFP的流程开发，BFP是基于公司BPS之上封装的快速流程开发平台。本示例源码在文中可下载。

# 环境准备

# 后端环境

  • 开发工具

    1. Studio作为后端开发工具，在EOS_Platform_8.3.1_Private_Medium_Develop.zip解压后IDE目录下。
    2. mysql客户端工具，请根据自己情况下载。

  • 运行环境 EOS运行环境依赖以下环境（安装介质中均包含），其中在运行应用时 mysql,nacos,redis，Nginx需要优先启动，其他介质无顺序要求。

应用 说明 默认端口
mysql 服务 数据库服务 3306
nacos 应用 配置中心，注册中心 8848
nginx 应用 代理服务器 80
redis 服务 缓存服务器 6379
afcenter 应用 基础平台应用 28083
bps 流程平台 48084
workpace 流程监控平台 31199
governor governor管理平台 31198
gateway 网关应用 9090

# 前端环境

前端源码下载

  • 安装node环境

  • 安装cnpm NPM在使用时下载资源比较慢，建议使用淘宝镜像，安装方式如下

    npm install -g cnpm --registry=https://registry.npmmirror.com;

  • 下载vscode作为前端项目开发工具 下载地址 (opens new window) vscode 提供语法检查，格式化等相关插件，请自行根据需要下载。 vscode插件

# 流程项目开发

# 后端开发

后端源码下载

  • 运行环境准备 检查下列服务是否正常启动,通过http://localhost/ 访问验证AFCenter是否能够正常登录
应用 说明
mysql 服务 数据库服务
nacos 应用 配置中心，注册中心
nginx 应用 代理服务器
redis 服务 缓存服务器
gateway服务 网关应用
Afcenter 应用 基础平台应用
BPS 应用 流程引擎

  • 设置BPS流程引擎

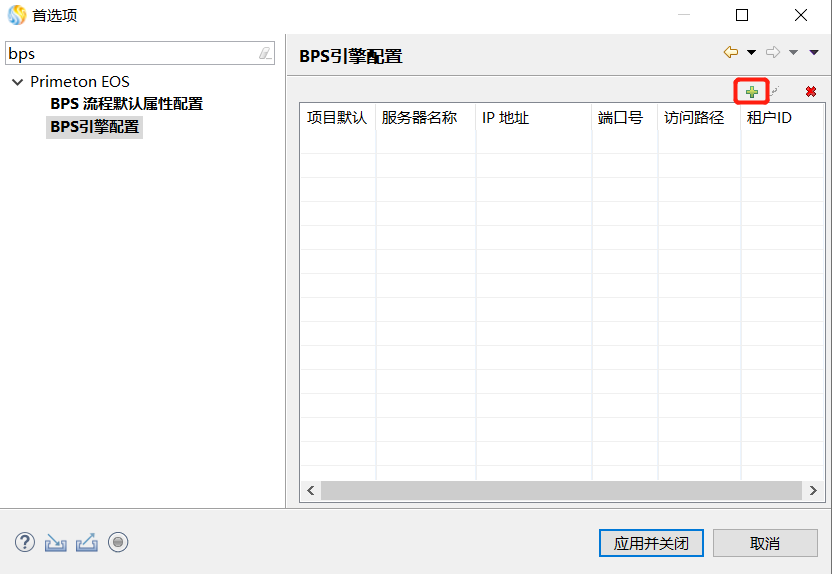

    • 首选项->Primeton EOS->BPS引擎配置 设置引擎

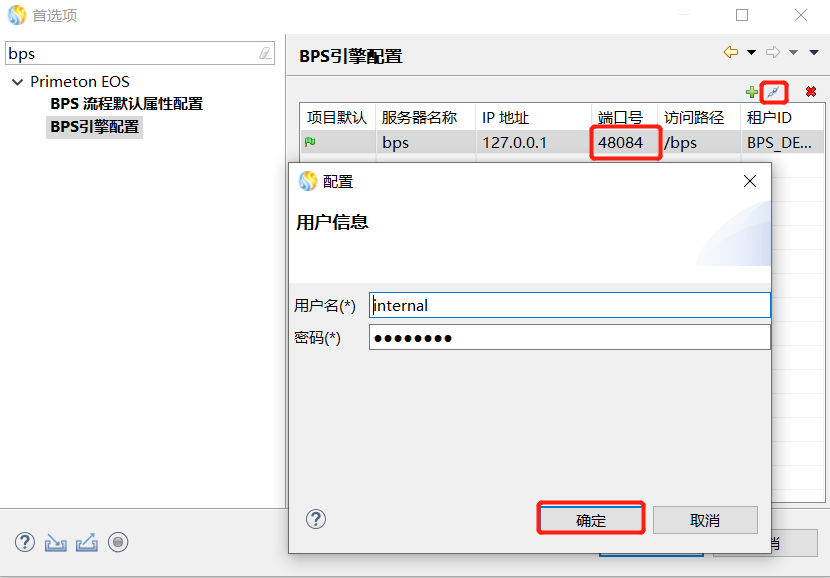

    • 测试验证BPS引擎 设置引擎

  • 新建项目 新建项目 新建EOS后端项目，等待项目构件完毕，会构成以 api,boot,core,model.spi ，结尾的5个构件包

    项目结构说明:api构件包为项目的服务发布构件包，boot构件包主要是项目的启动类和配置文件，core构件包主要是业务构件包，可根据实际情况新增业务构件包，需要注意构件包之间的依赖关系，不可互相依赖，core，model构件包同EOS7版本的构件包保持一致，既可以通过之前的EOS开发模式进行开发，也可通过springboot形式进行开发，功能向导需在core构件包右键方可进行。model构件包主要的作用是存放项目中数据实体，SPI构件包主要是扩展业务用的。

  • 修改应用配置文件 修改应用端口和管理端口，默认端口会和其他应用冲突，导致项目无法正常启动。

  • 修改数据源配置 建立应用的数据库，修改应用的数据源配置，数据源文件路径为 boot构件包下配置/srv/config/user-config.xml文件，在应用的数据库中需要建立BFP相关的数据表，文件路径eos-8.2-dev\server\afcenter\db-scripts\bfp\Mysql\00-bfp-table.sql

  • 配置IDE数据源 配置IDE的数据源，此处数据源建议配置应用数据源与Afcenter的数据源，其中afcenter数据源作为业务字典的数据源(若流程开发中无需业务字典，可不配置)。具体配置参考EOS Low-Code Platform 8 Demo开发示例

  • 建立业务表

    CREATE TABLE `train_expense_info` (
  `EXP_ID` int(11) NOT NULL,
  `EXP_CODE` varchar(64) NOT NULL,
  `EMP_ID` int(11) NOT NULL,
  `EMP_NAME` varchar(64) NOT NULL,
  `EXP_DATE` date NOT NULL,
  `EXP_MONEY` decimal(12,2) NOT NULL,
  `REASON` varchar(255) DEFAULT NULL,
  `IS_BUDGETITEM` varchar(1) NOT NULL,
  PRIMARY KEY (`EXP_ID`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8;
  CREATE TABLE `train_expense_detail` (
  `DETAIL_ID` int(11) NOT NULL,
  `COST_TIME` date DEFAULT NULL,
  `COST_LOCATION` varchar(64) DEFAULT NULL,
  `COST_MONEY` decimal(12,2) DEFAULT NULL,
  `EXPENSE_TYPE` varchar(64) DEFAULT NULL,
  `DETAIL_DESC` varchar(512) DEFAULT NULL,
  `EXP_ID` int(11) DEFAULT NULL,
  PRIMARY KEY (`DETAIL_ID`),
  KEY `FK471CE52F8BF0B86C` (`EXP_ID`),
  CONSTRAINT `FK471CE52F8BF0B86C` FOREIGN KEY (`EXP_ID`) REFERENCES `train_expense_info` (`EXP_ID`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8;

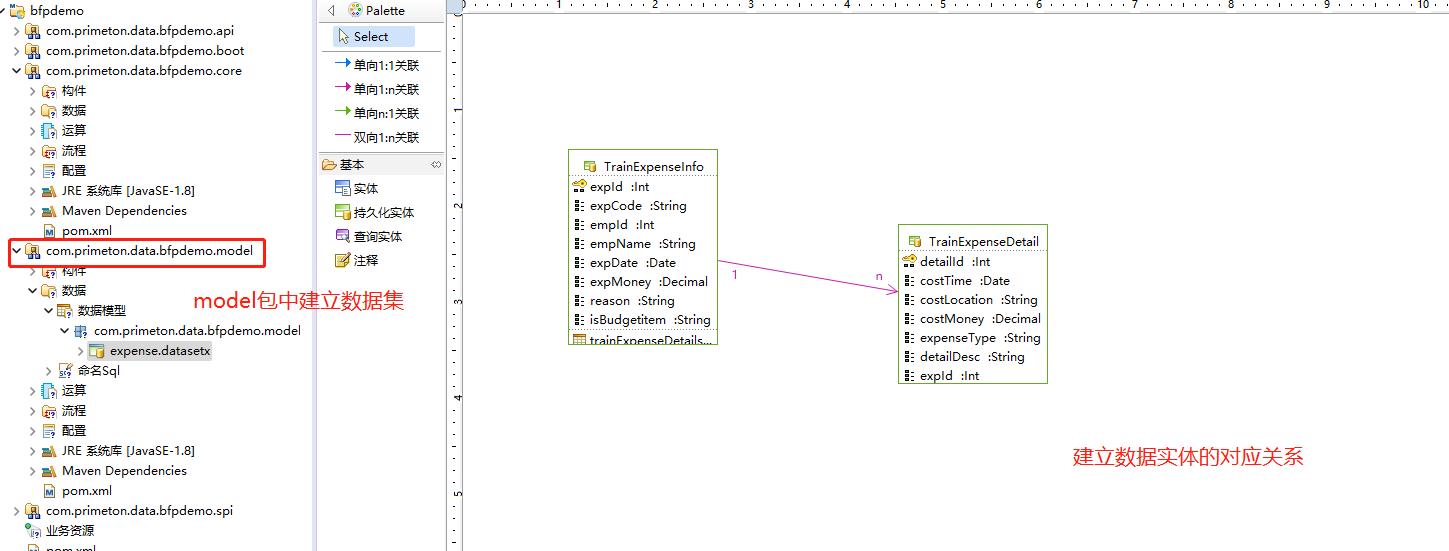

  • 创建数据集及生成SDO实体 业务实体

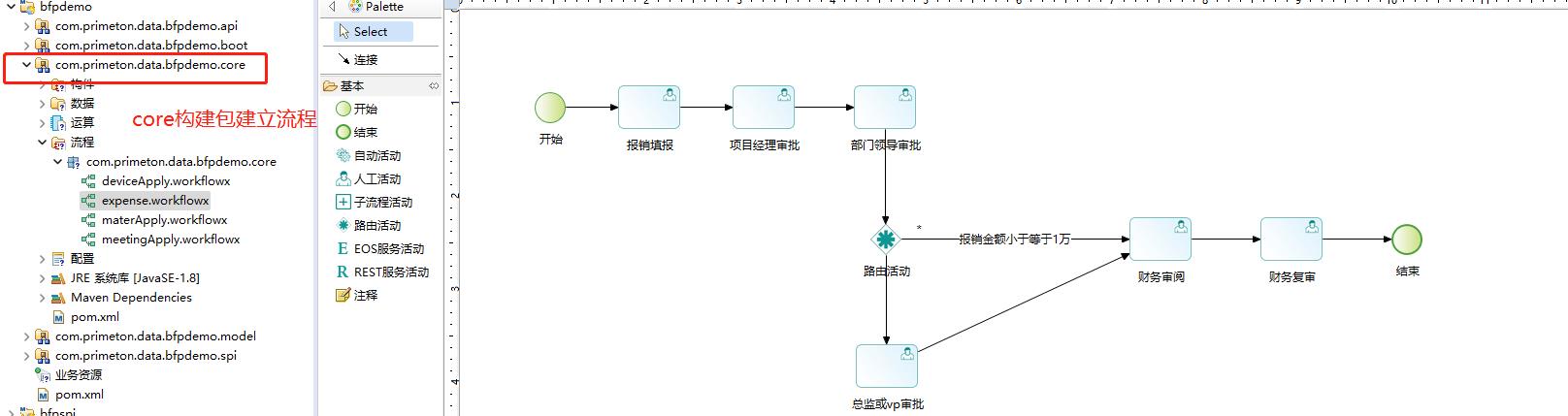

  • 创建流程图 在core构件包下新建流程图 bps流程图

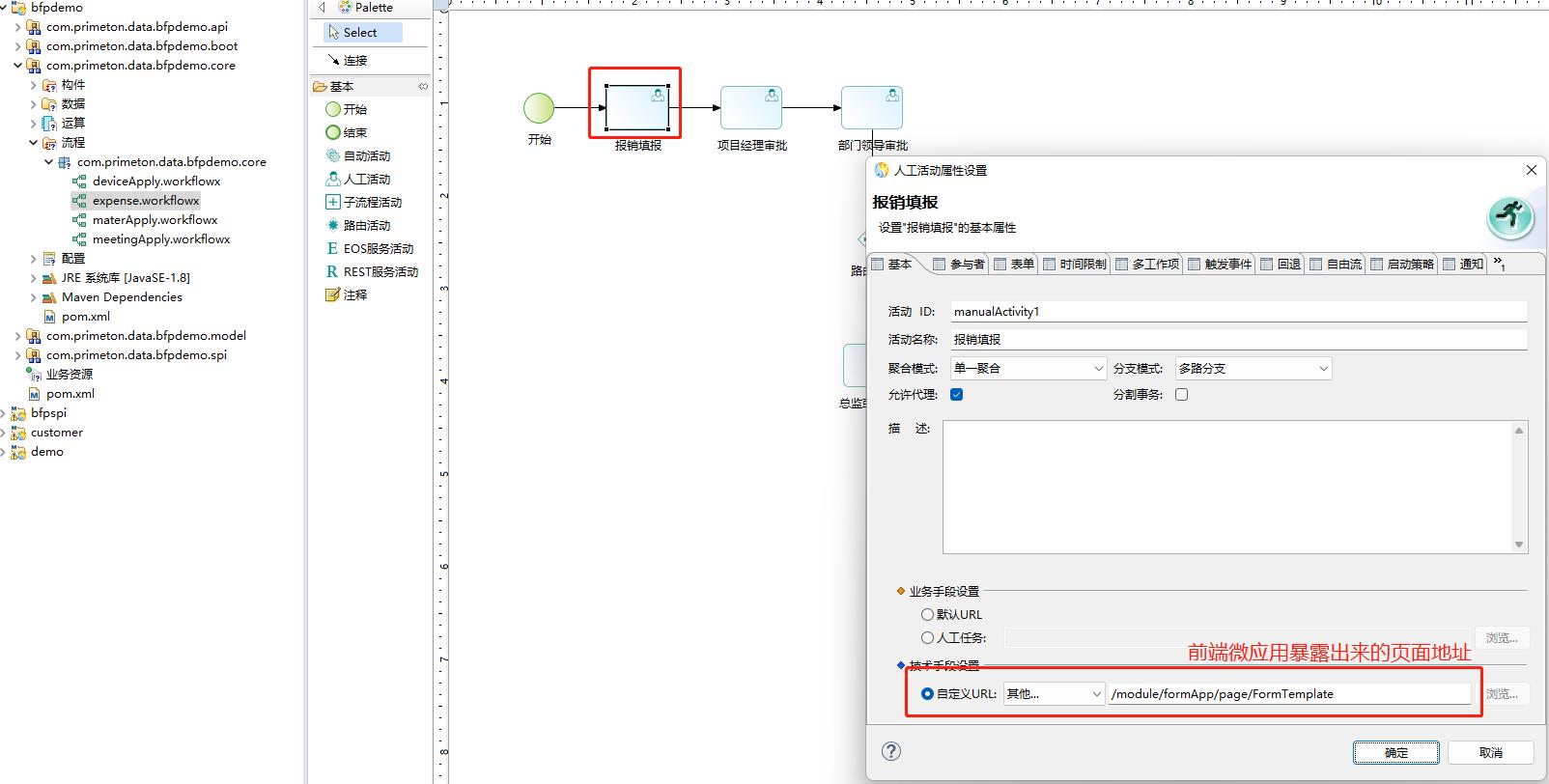

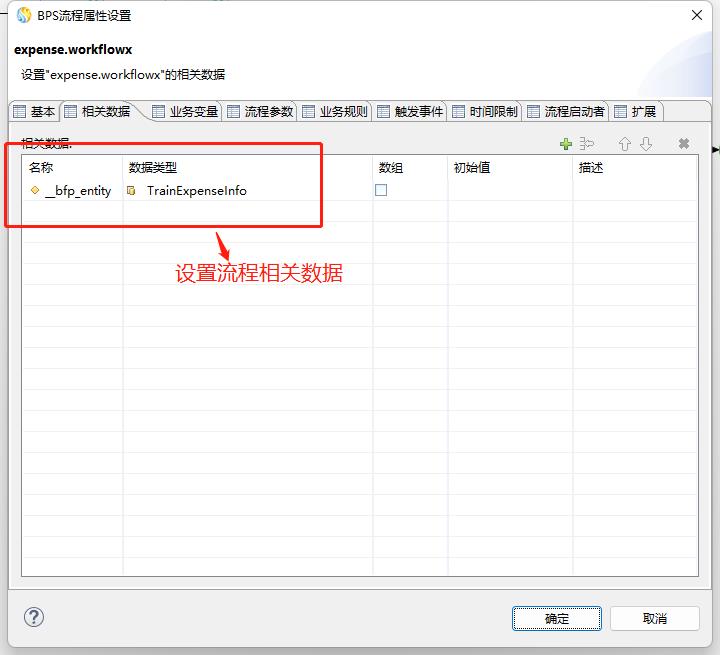

  • 设置表单URL 示例项目中所有流程活动的页面地址均为：/module/formApp/page/FormTemplate 设置url 设置流程相关数据 rel_data 注：这里的相关数据名称为固定字符__bfp_entity,字符开头为两条下划线。

  • 提交发布流程 提交流程

  • 验证应用 在验证应用前，请启动以下应用

应用 说明
mysql 服务 数据库服务
nacos 应用 配置中心，注册中心
nginx 应用 代理服务器
redis 服务 缓存服务器
afcenter 应用 基础平台应用
bps应用 流程引擎
gateway应用 网关应用
workpace 非必须，流程监控平台
  • 启动本项目 启动应用

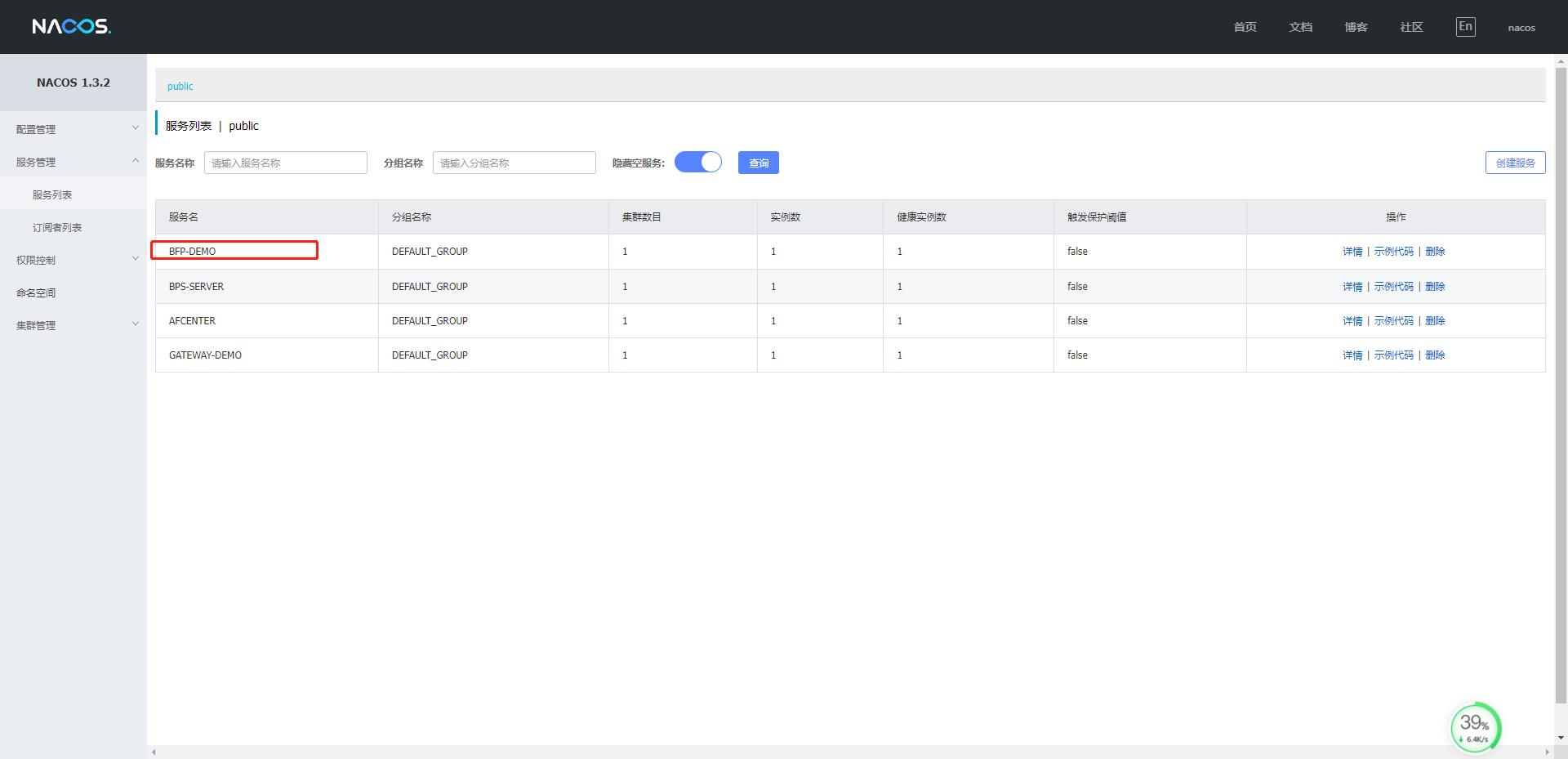

  • 验证
  • 流程示例项目说明

    本示例项目是一个简单的费用报销流程，通过设置流程的的相关数据，在表单提交后，将相关数据有BFP设置到流程引擎中，在路由活动中根据报销费用的金额判定走不同的分支，其中业务数据的保存逻辑，相关数据的设置有BPF统一封装处理，无需开发人员处理。

流程示例后端源码

# 前端开发

  • 流程开发要点说明

    • vue表单页面需实现以下三个函数(需求不满足下需要实现)

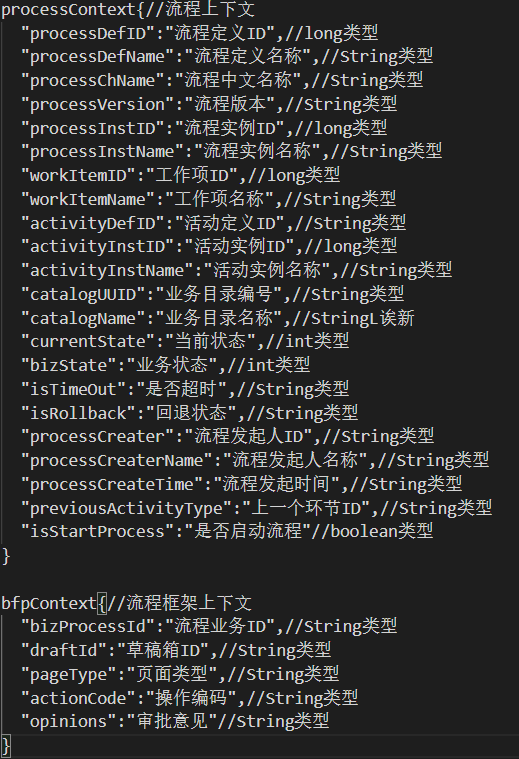

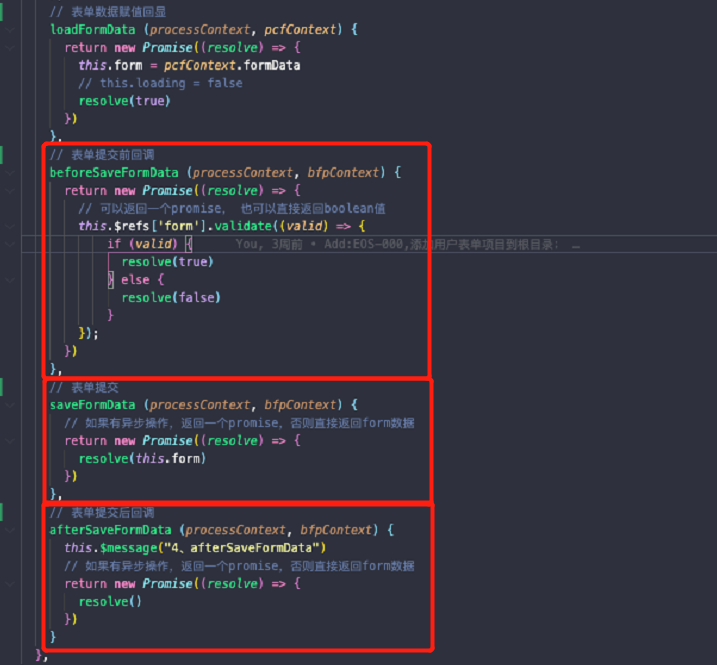

    函数: beforeSaveFormData(表单提交前调用) saveFormData(表单提交时调用) afterSaveFormData(表单提交后调用) 开发要点 上下文

    • MUO对象获取

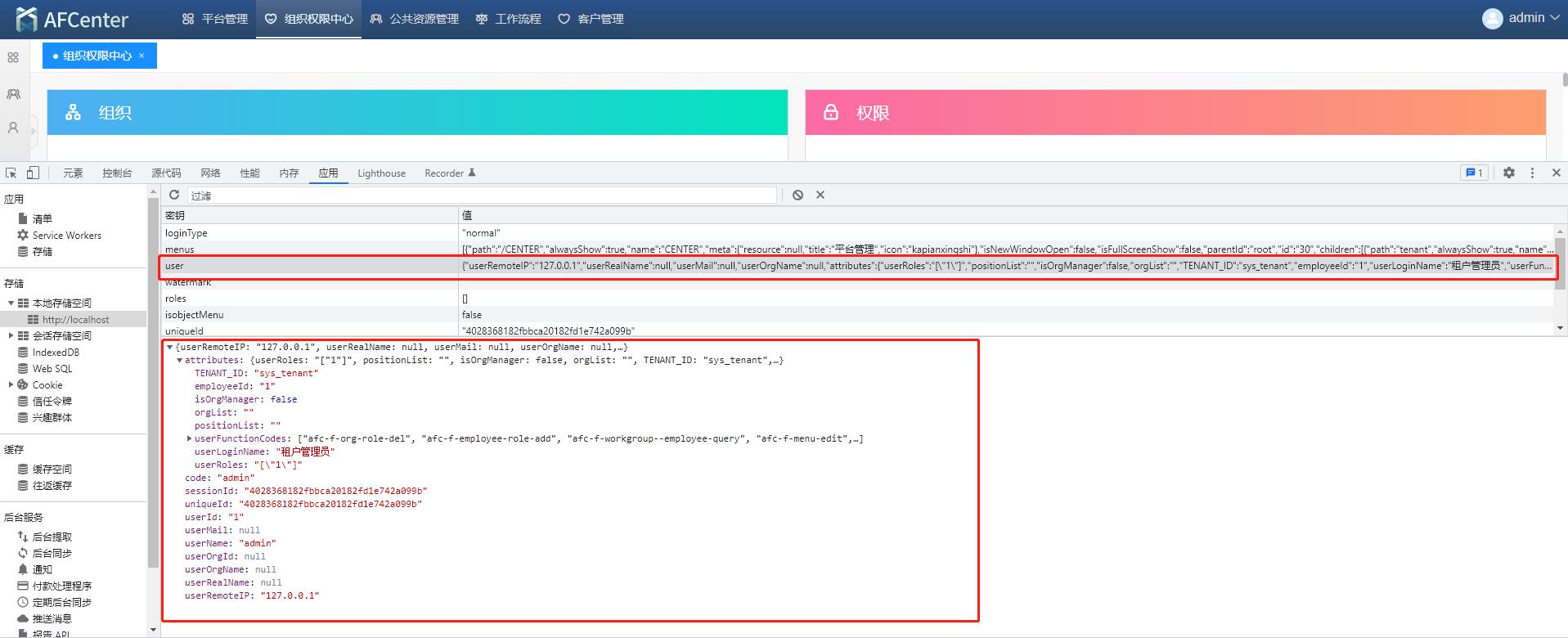

      # 表单初始化 在mounted函数中调用，进行表单申请人信息的初始化，AFCenter后端对应的MUO对象在微前端应用中的信息存储在localStorage中，在微前端应用中可以从其中获取，具体信息参考下图：
formInit() {

   const userInfo = localStorage.getItem("user")
    ? JSON.parse(localStorage.getItem("user"))
    : {};

   this.form.empId = userInfo.userId || "";
   this.form.empName = userInfo.userName || "";
},

    muo

  • 导入示例代码

下载示例代码，导入VScode

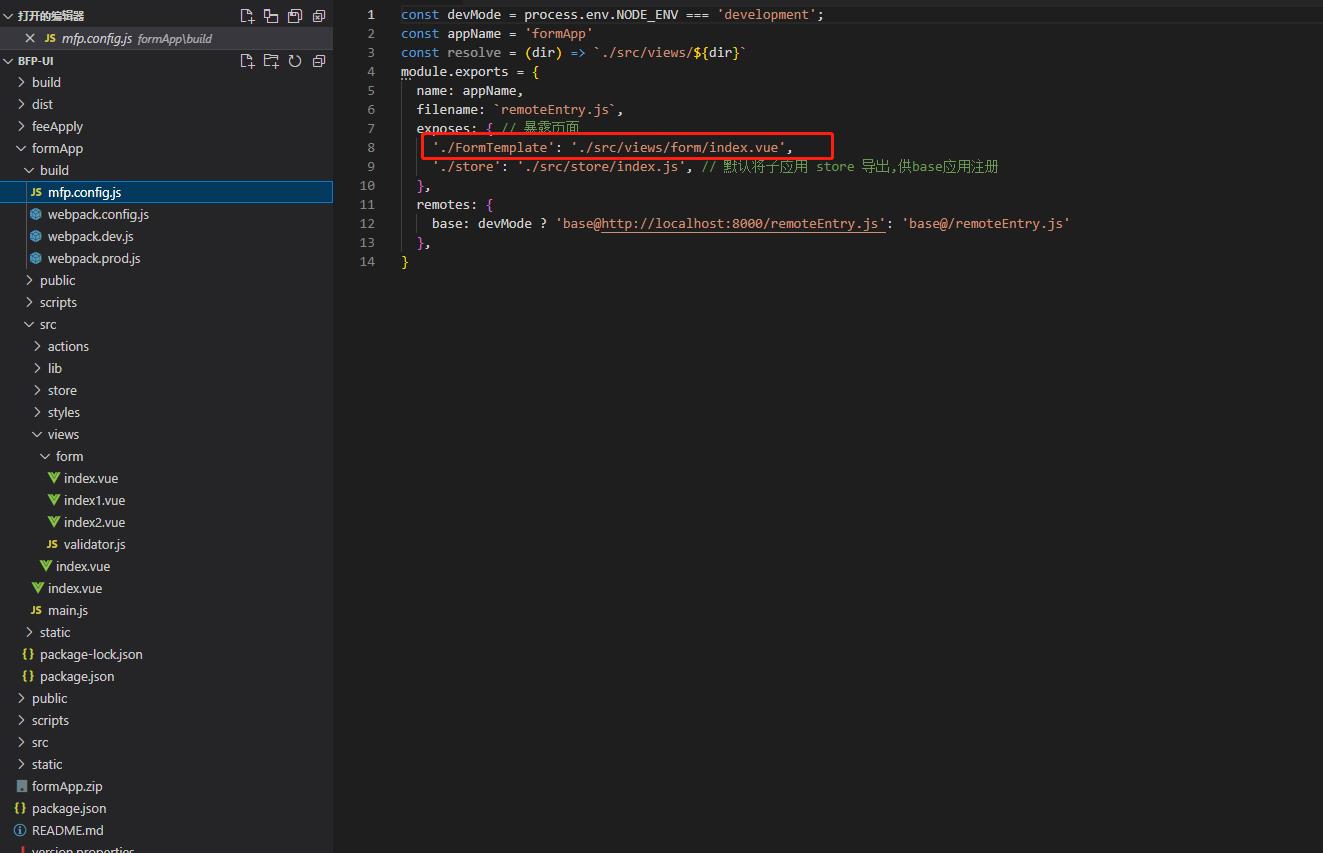

  • 示例代码说明   示例代码是费用报销流程，主表报销单信息form展示，字表为费用报销明细列表展示，前端采用element UI构件，具体技术细节请自行查询文档 官方文档 (opens new window)。   afcenter-ui 基于webpack5构件, 利用webpack5的模块联邦特性实现微应用之间的模块共享。采用afcenter-ui的基座项目动态挂载微应用页面的方式, 实现多个应用依赖共享和页面融合的效果。formApp是一个微应用，最终以组件的形式挂载到基座上。 暴露组件给base

  • 开发审批表单 参考源码

  • 打包部署


安装依赖
npm run instsall
运行
npm run dev
打包
npm run build:prod

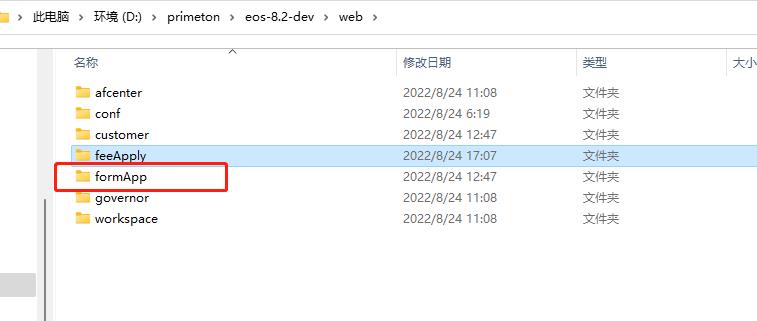

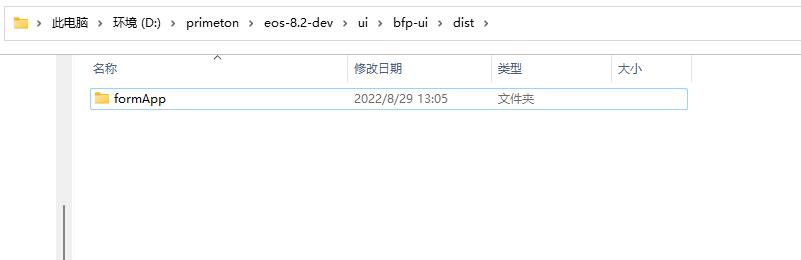

    打包完成成 会生成dist文件夹，如下图 打包 将该文件夹拷贝到安装包解压后web目录下 拷贝部署

  • 配置nginx代理

    • 修改eos8.conf配置文件 文件路径 eos-8.2-dev\web\conf

    • 追加内容如下

       location /BFP-DEMO/api/bfp {
    proxy_set_header X-EOS-SourceSysKey dc6baaed30e541d78bb91274803d9432;
    proxy_pass http://eosgateway/BFP-DEMO/api/bfp ;
 }
 location /formApp/ {
    alias "d:/primeton/eos-8.2-dev/web/formApp/";
 }

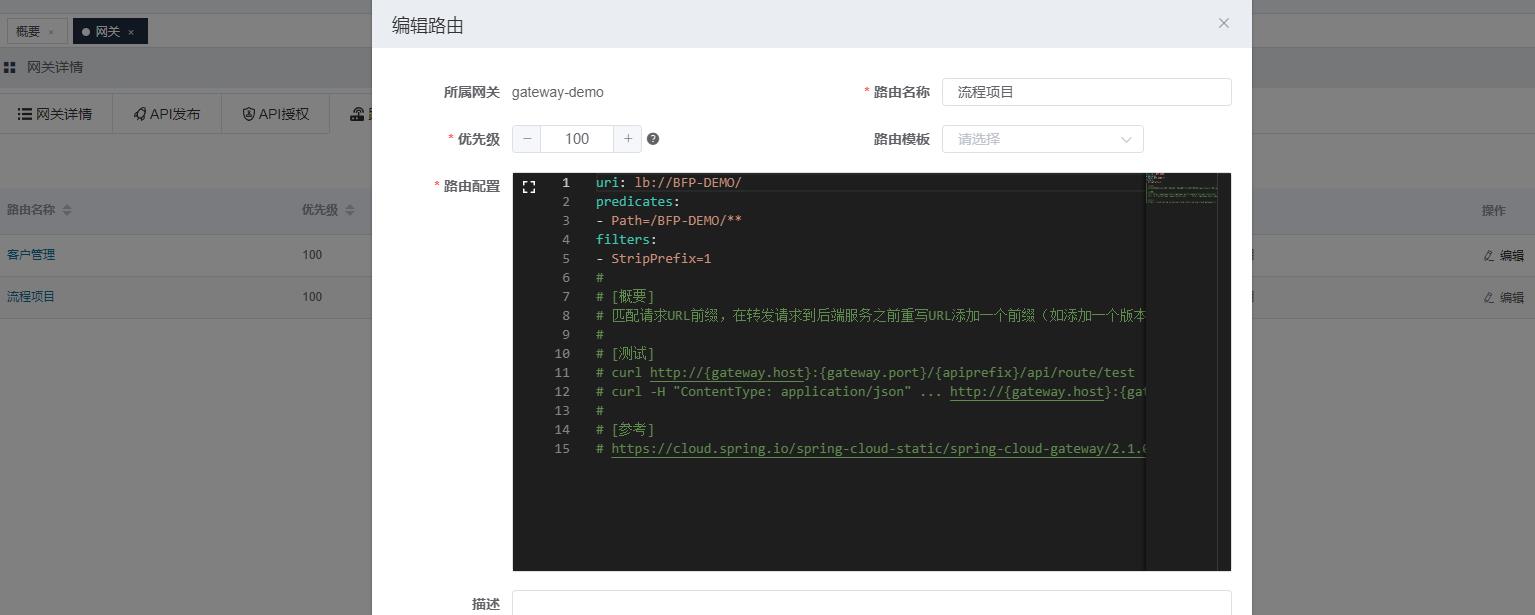

    • 登录governor，网关->路由->新增路由配置，配置如下： ly

       uri: lb://BFP-DEMO/
 predicates:
 - Path=/BFP-DEMO/**
 filters:
 - StripPrefix=1

# 流程配置

  • 登录afceter 访问afcenter登录地址(http://127.0.0.1),账号/ (opens new window)密码 sysadmin/000000

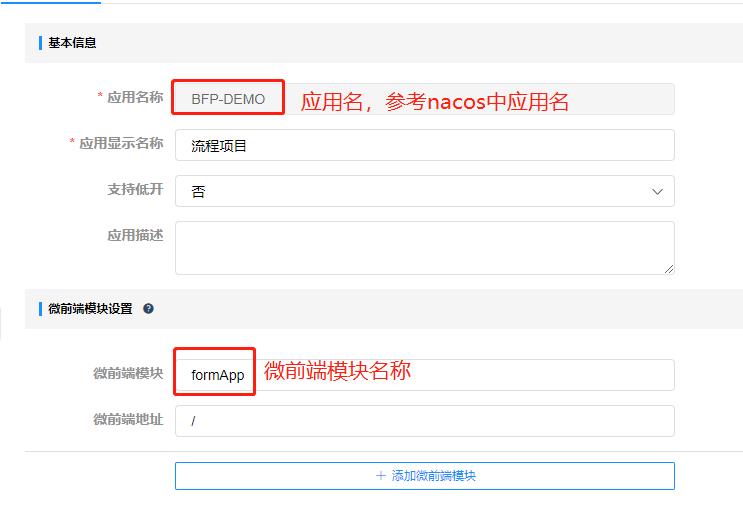

  • 新建流程应用 组织权限中心->应用管理->新建应用 新建应用
  • 流程业务配置

    • 点击流程配置-业务配置菜单进入该页面

      该页面负责流程的业务相关配置,包括以下配置： 流程实例名称,时间限制(业务流程上线的时间段,超过此时间将自动下线，下线则不能发起流程), 业务流程权限,流程发起权限:支持部门,角色,人员等类型的单选或组合)

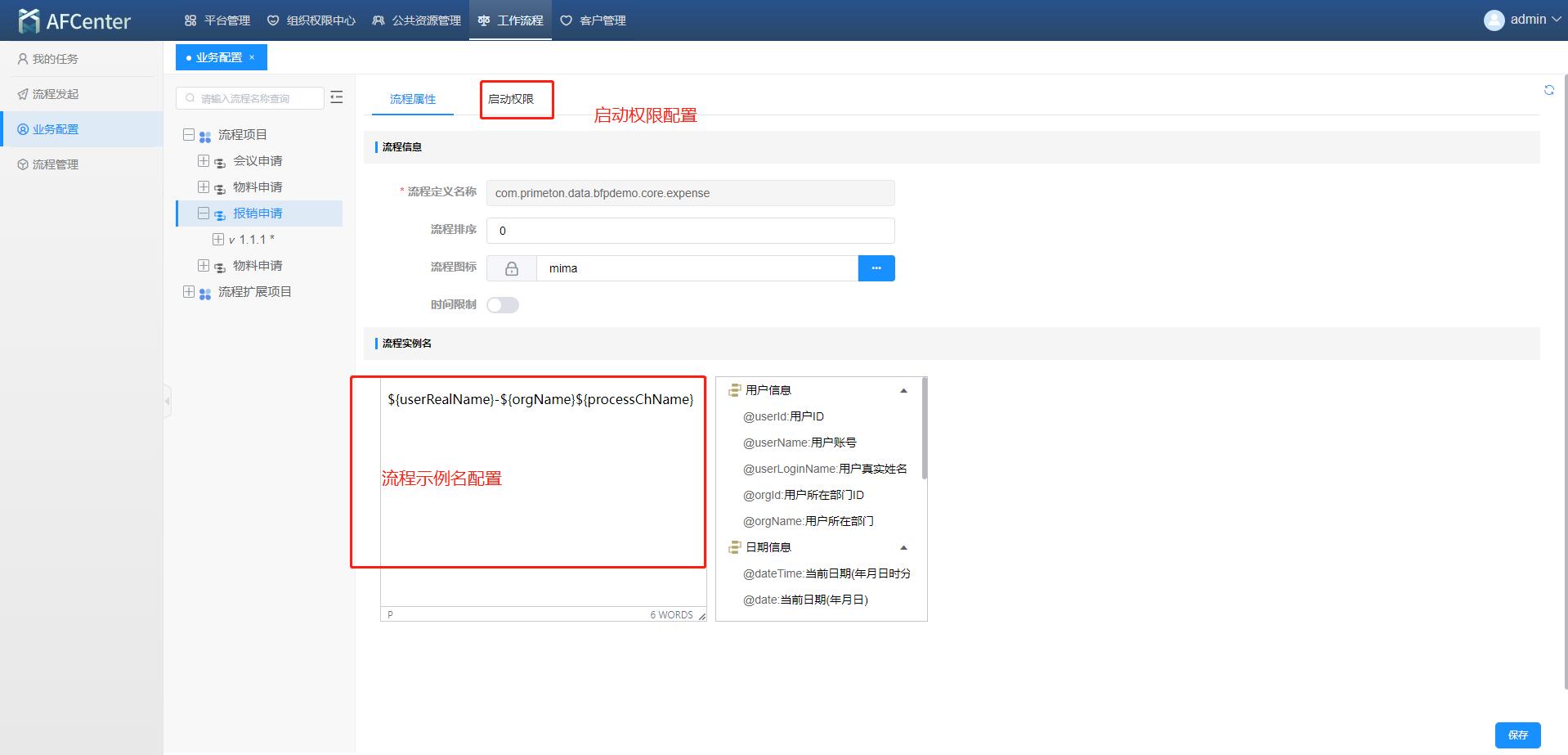

      流程配置 配置流程启动权限，否则无法启动流程 流程配置

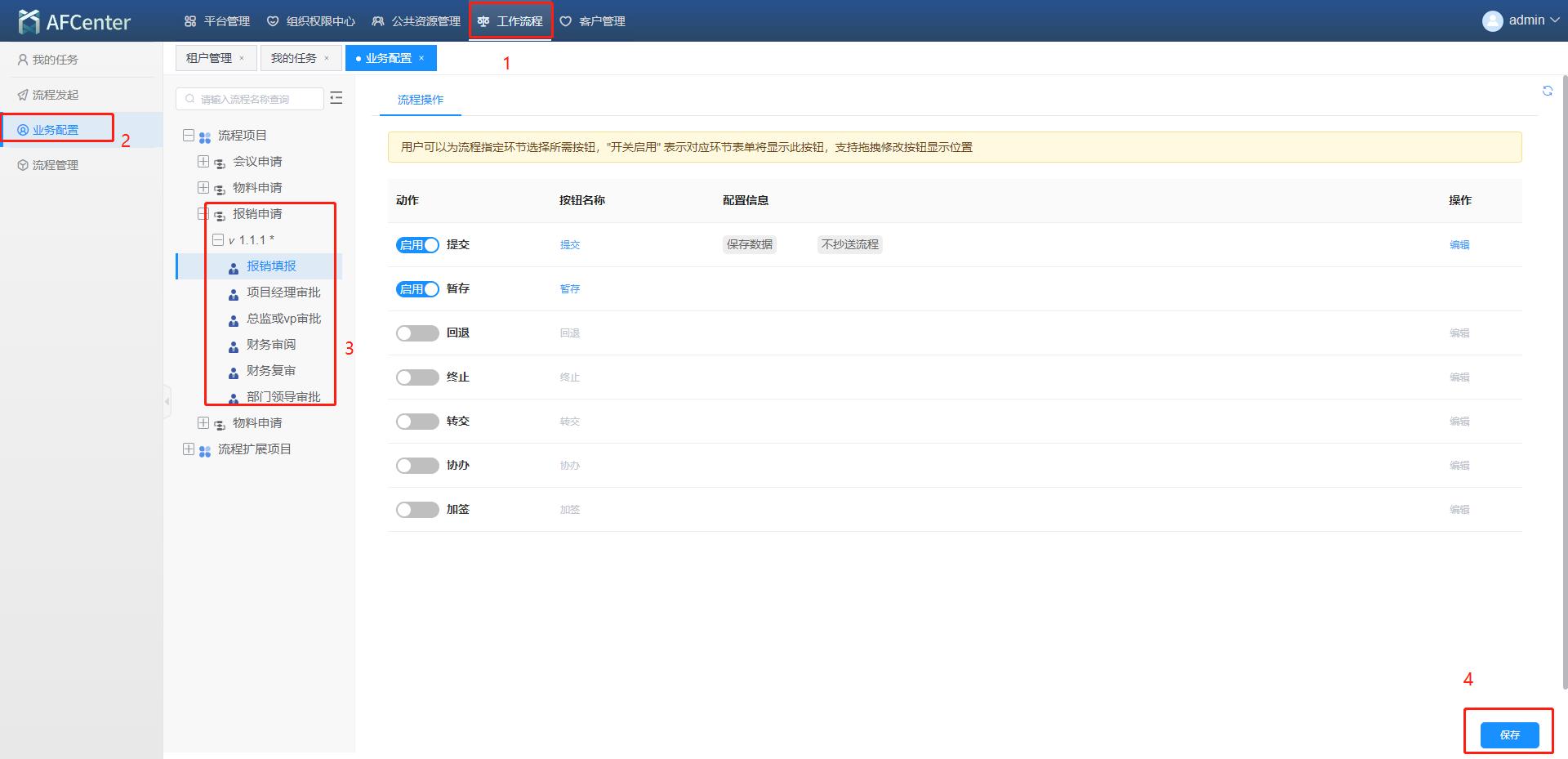

    • 流程环节相关配置

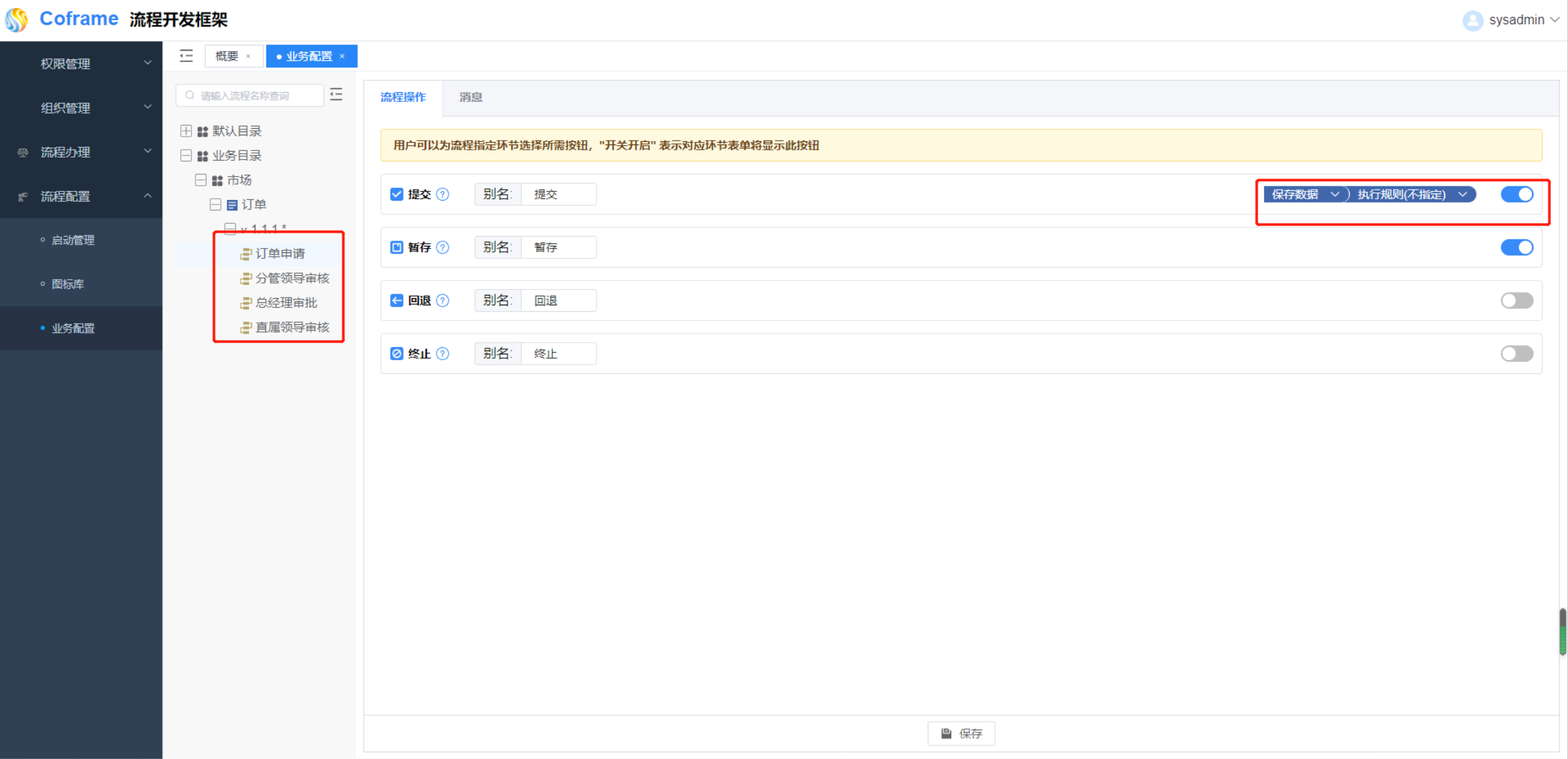

      该页面负责流程的环节相关配置,包括以下配置：按钮配置(流程环节展现的按钮，按钮有多种形态选择),参与者配置(非第一活动环节时可设置流程环节参与者),消息配置(可在工作项创建、完成、终止后推送流程消息给相关人员) 活动配置

# 运行测试

  • 发起流程

    • 点击工作流程-流程发起

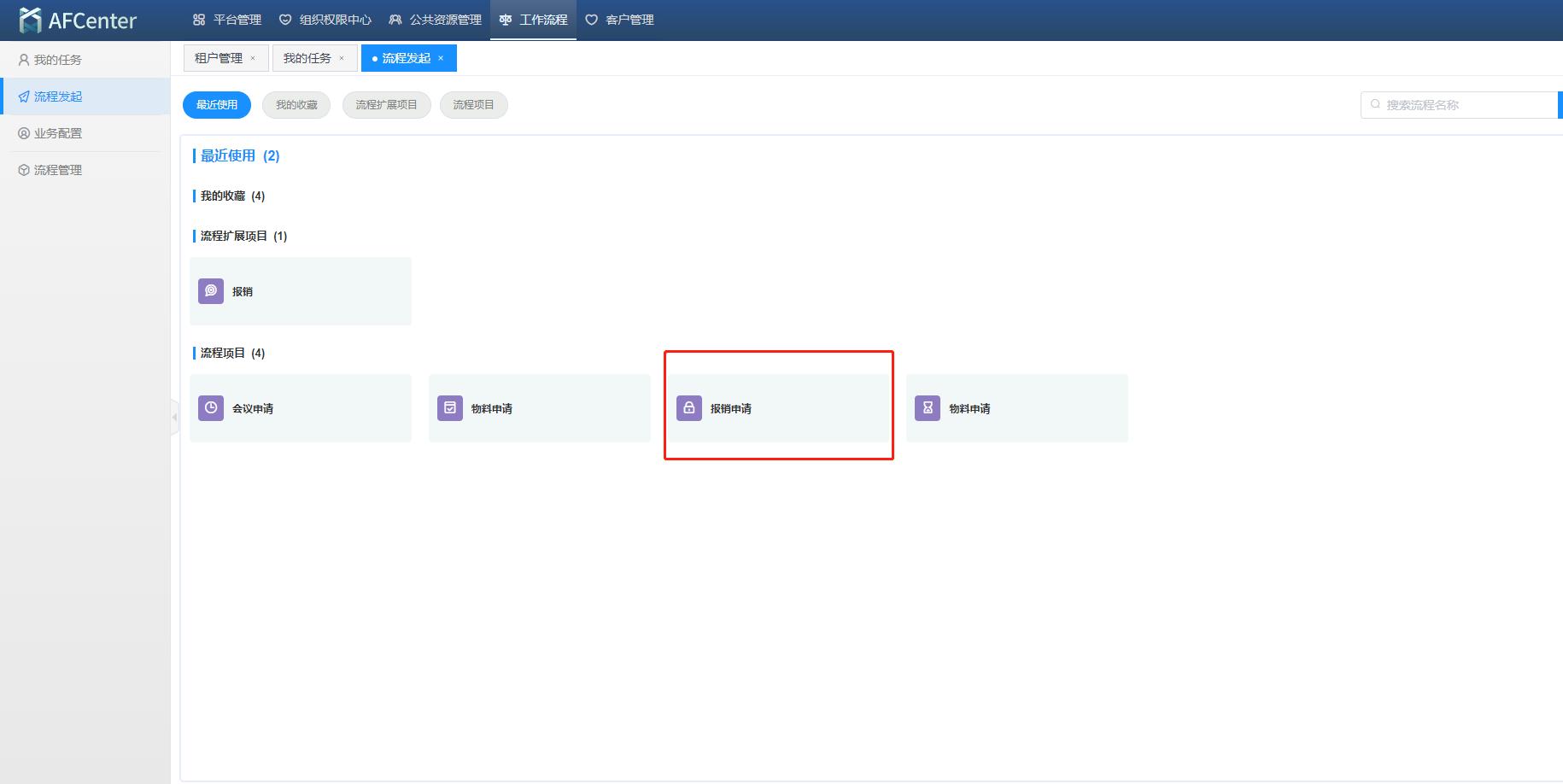

      该页面显示登录用户有权限发起的业务流程 发起流程

    • 填写表单提交流程

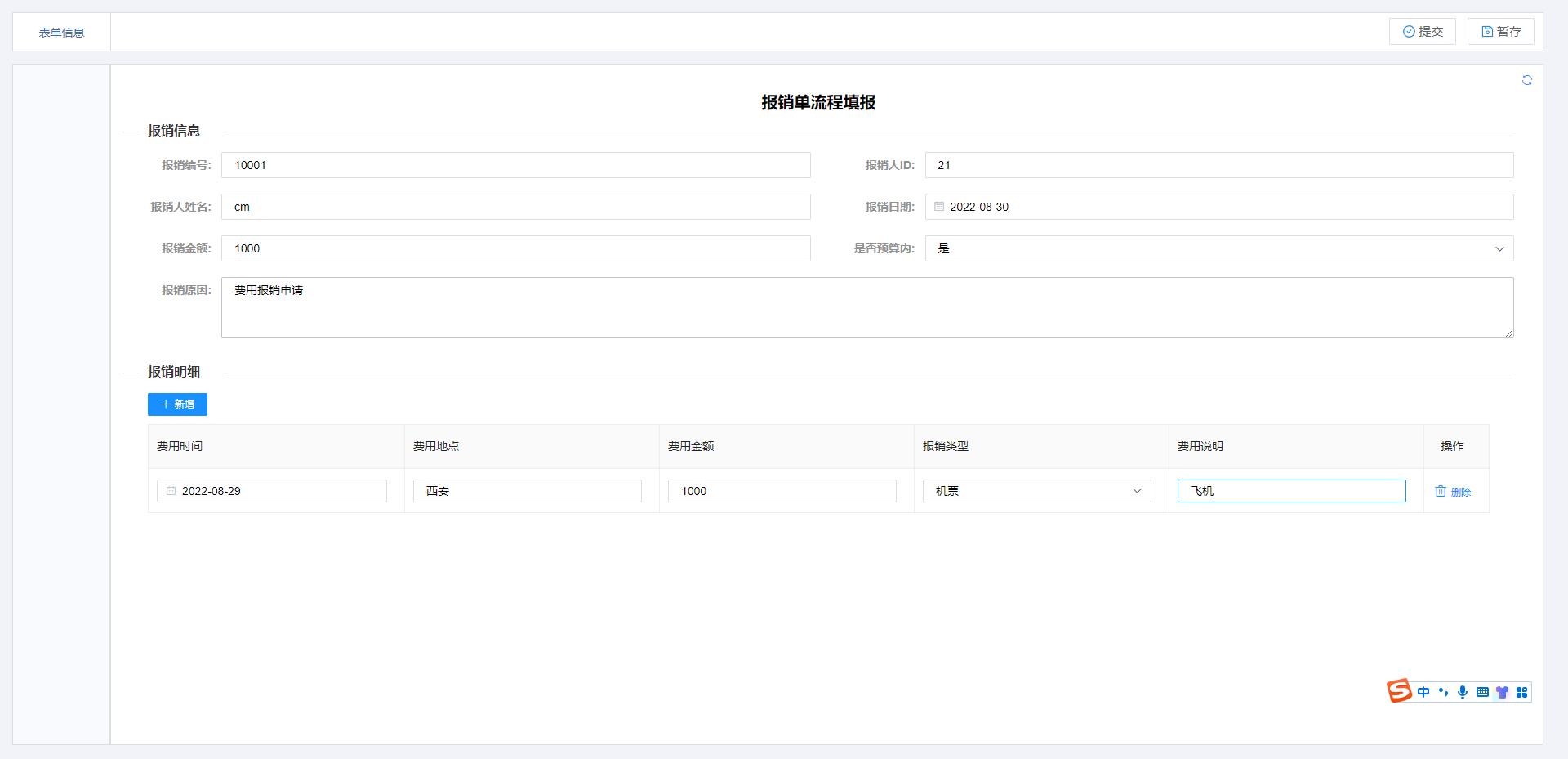

      表单填写完毕，点击右上角提交按钮，业务数据保存(由BFP实现业务数据的保存)，流程进入下一审批环节 表单填写

    • 流程办理

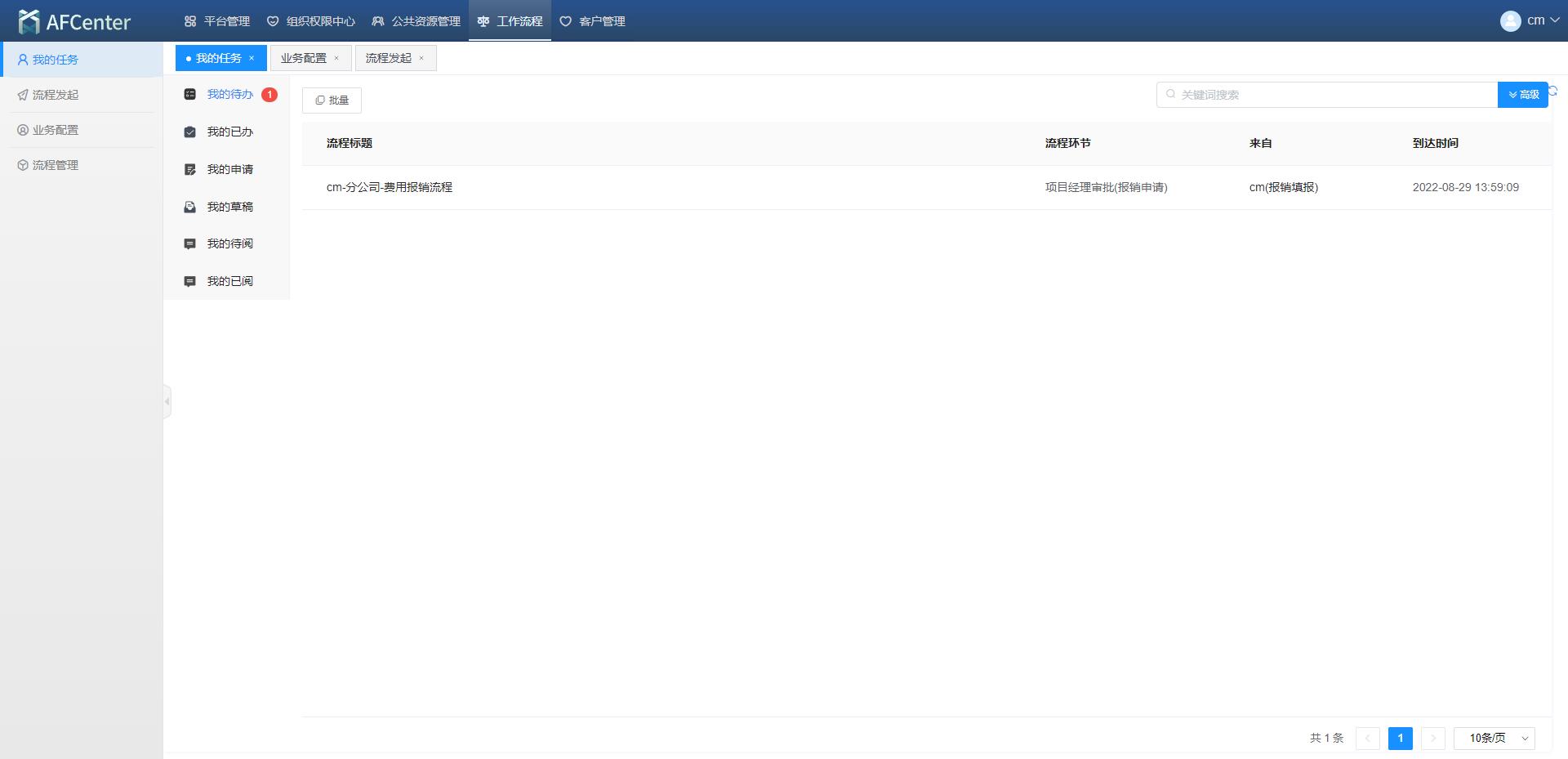

      进入我的任务页面，可以看到需要审批的流程实例信息，点击即可审批。

      流程办理
