# EOS Low-Code Platform 8 部署方案

# 部署方案概览

EOS Low-Code Platform 8是分布式环境下的应用平台，在数字化的时代，面临着各种复杂的应用场景，既要支持面向简单场景的敏捷应用，也要支持大规模并发的业务场景，因此EOS Low-Code Platform 8提供了多种部署形态，分别是精简版(Express)、独立版(standalone)和微服务版三种形态，针对这三种形态下面给出相应的参考部署方案。

# 精简版(Express)部署方案

精简版是一个单机应用，只需要有应用服务器+数据库就能够完整应用部署，部署架构图如下：

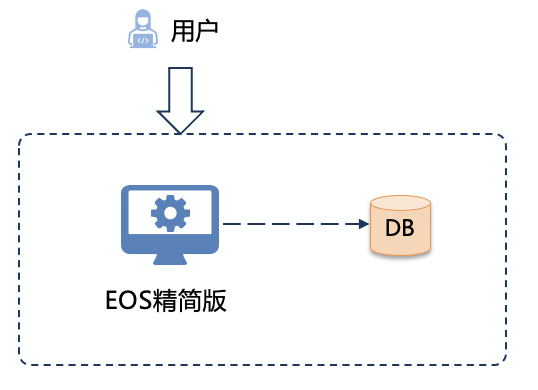

精简版架构图

  • 应用服务器配置 ： CPU 2核 + 4G
  • 数据库服务器 ： 根据实际业务场景配置

# 独立版（standalone）部署方案

独立版是一个支持集群的应用，除开有应用服务器和数据库之外还需要负载均衡和分布式缓存

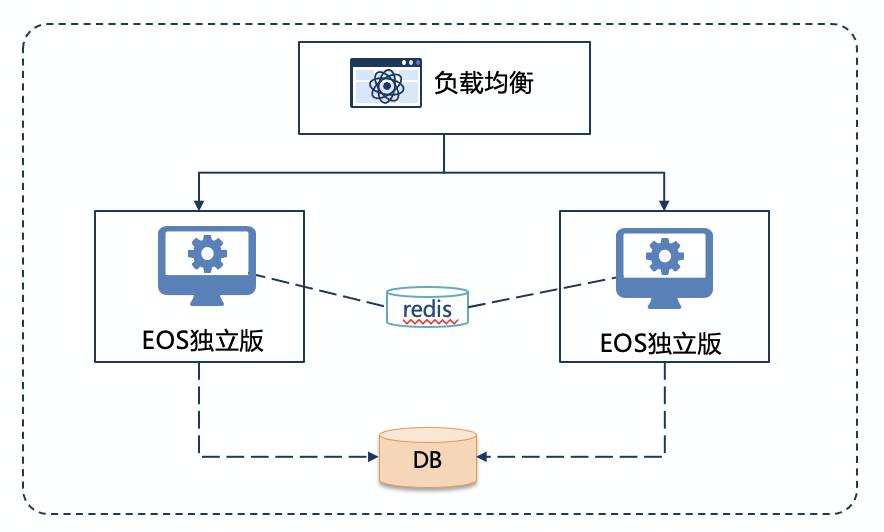

独立版架构图

  • 部署服务器参考配置
服务类型 服务器名称 CPU 内存 硬盘 运行的服务 JVM内存 部署说明 备注
EOS业务服务 XXX业务应用服务器 4核 8G 500G EOS-APP1-1 EOS-APP1:6G 多实例部署 业务应用建议部署2个以上节点
EOS业务服务 XXX业务应用服务器 4核 8G 500G EOS-APP1-2 EOS-APP1:6G 多实例部署 业务应用建议部署2个以上节点
负载均衡 nginx服务器 4核 8G 500G nginx-1 + redis-2 使用keepalive实现nginx高可用 负载均衡和redis服务共享服务器
分布式缓存 redis服务器 4核 8G 500G reids-1 + nginx-2 redis采用集群部署模式

# 微服务版部署方案

微服务部署模式是支持大规模分布式架构的业务场景，以云计算技术为基础的新一代企业级应用架构，为了支撑系统的高可用、运维与监控能力，会把EOS提供应用框架拆分为多个微服务，并且部署EOS的管理与监控服务，同时还需要部署相关的云原生。

  • EOS Low-Code Platform 8微服务版的相关服务说明
名称 类型 说明 备注
EOS-APP EOS微服务应用 EOS开发的应用 基于EOS Low-Code Platform 8的springboot的的fatjar包
BPS EOS微服务应用 普元流程引擎 基于EOS Low-Code Platform 8的springboot的的fatjar包
AFCenter EOS微服务应用 EOS Low-Code Platform 8提供的开源组织机构与多应用集成管理平台 基于EOS Low-Code Platform 8的springboot的的fatjar包
devops EOS应用部署平台 基于普元devops产品提供低开应用的在线应用部署管理 基于Tomcat的web应用
Governor EOS微服务应用 EOS Low-Code Platform 8的应用管理监控门户 基于EOS Low-Code Platform 8的springboot的的fatjar包
Gateway springboot应用 EOS Low-Code Platform 8应用平台网关 spring cloud的gateway 3.1.6
Jenkins Java应用 提供低开应用的自动化发布 Jenkins 2.388
nacos springboot应用 EOS Low-Code Platform 8应用平台注册中心 阿里云的nacos 2.2.3
Elasticsearch 分布式搜索引擎 EOS Low-Code Platform 8应用平台的日志与监控信息的存储与搜索平台 Elasticsearch 8.1.2
logstash 日志收集引擎 EOS Low-Code Platform 8应用平台的日志收集器 logstash 8.1.2
kafka 消息队列 EOS Low-Code Platform 8 日志数据队列 kafka 2.5.1
filebeat 文件采集器 EOS Low-Code Platform 8日志文件采集器 filebeat 8.1.2
zookeeper 分布式服务协调 支持kafka集群服务 zookeeper 3.5.8
skywalking 应用性能监控 EOS Low-Code Platform 8 应用平台的性能监控中心 skywalking 9.3.0
redis 分布式缓存 提供给EOS Low-Code Platform 8的服务与应用的缓存 建议用最新稳定版
nginx 网络代理服务 给EOS Low-Code Platform 8应用的UI静态资源访问和服务代理 建议最新稳定版
  • 针对上述的服务，微服务版的参考部署结构如下：

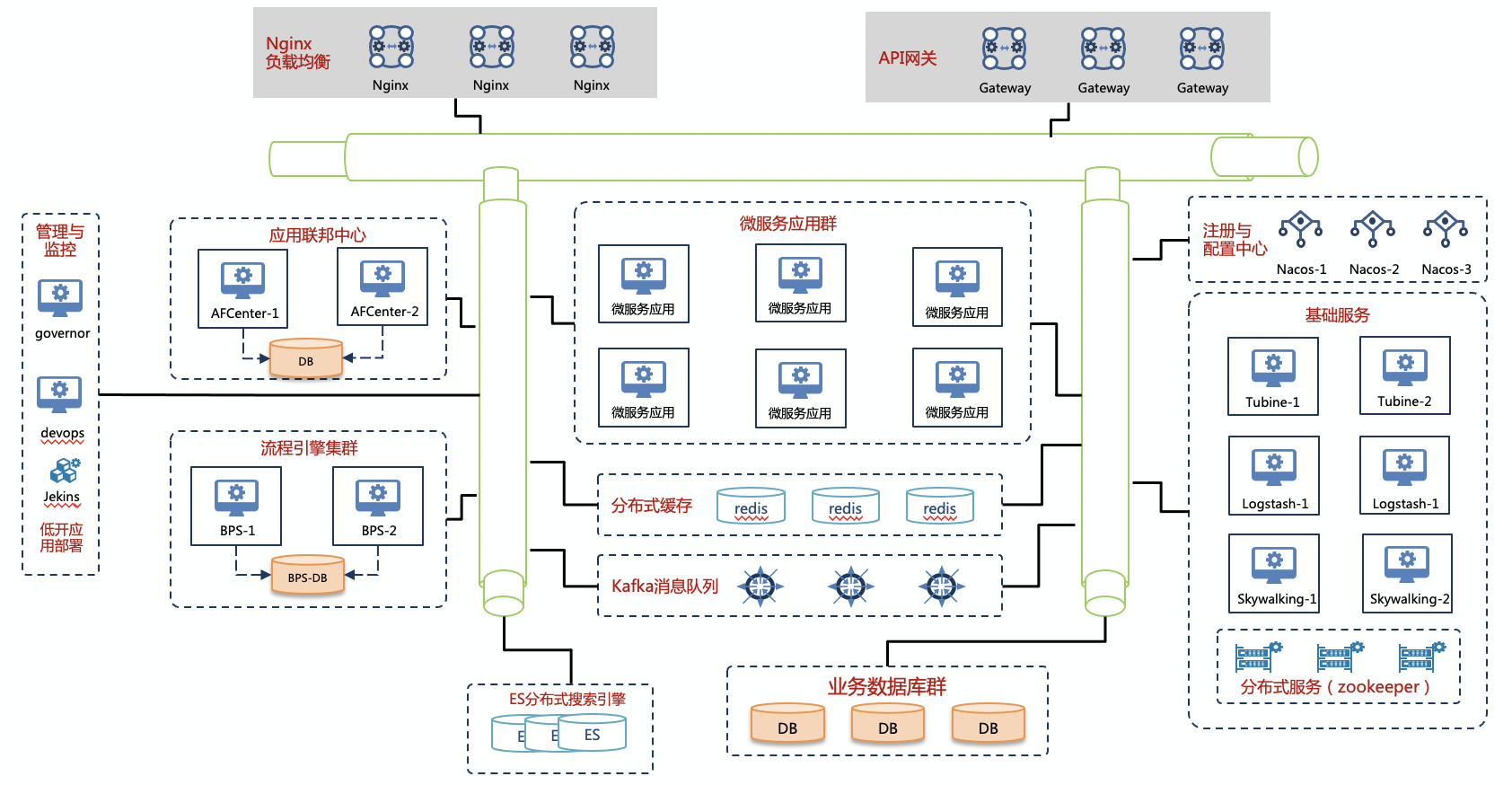

微服务版架构图

  • 在新架构下带来了企业系统部署与运维的复杂性，普元提供多种部署方案供惨考
方案名称 定位 说明
方案一 中等规模生产环境 提供了基本的高可用服务 适合于企业中有10-30个微服务应用，成本较高
方案二 小规模生产环境 提供了最小的可用服务 适合于少于10微服务应用，成本合理
方案三 开发与集成测试环境 多应用集成验证的测试环境 多个项目可共享集成环境

上述部署方案是针对主机进行部署，如果实现更大规模的高可用服务，可以将上面的服务通过容器方式发布，通过容器云平台进行高可用部署

提示：上述涉及到三方开源组件，请在相关网站查询高可用部署文档

# 方案一：中等规模高可用生产环境

服务类型 服务器名称 CPU 内存 硬盘 运行的服务 JVM内存 部署说明 备注
EOS业务服务 XXX业务应用服务器 4核 8G 500G EOS-APP1-1 EOS-APP1:6G 多实例部署 业务应用建议部署2个以上节点
EOS业务服务 XXX业务应用服务器 4核 8G 500G EOS-APP1-2 EOS-APP1:6G 多实例部署 业务应用建议部署2个以上节点
EOS基础服务 AFCenter应用服务器 4核 12G 500G AFCenter-1
Gateway-3
Turbine-2		 AFCenter:6G
Gateway:2G
Turbine:2G		 多实例部署 AFCenter和网关共享
EOS基础服务 AFCenter应用服务器 4核 12G 500G AFCenter-2
BPS-2
Turbine-1		 AFCenter:4G
BPS:4G
Turbine:2G		 多实例部署 AFCenter和BPS次服务器
EOS基础服务 BPS流程服务器 4核 12G 500G BPS-1
Gateway-2
AFCenter-3		 BPS:6G
Gateway:2G
AFCenter:2G		 多实例部署 给流程引擎提供高配置数据库
EOS基础服务 网关服务器 4核 12G 500G Gateway-1
Governor
BPS-3		 Gateway:4G
Governor:1G
BPS:2G		 多实例部署 Gateway和Governor共享
EOS基础服务 devops 4核 8G 500G devops
Jenkins		 devops:2G
Jenkins:4G		 单实例部署 低开应用在线部署
负载均衡 nginx服务器 4核 8G 200G nginx-1 使用keepalive实现nginx高可用 提供应用的代理服务，同时可以给云原生服务提供代理服务
负载均衡 nginx服务器 4核 8G 200G nginx-2 使用keepalive实现nginx高可用 提供应用的代理服务，同时可以给云原生服务提供代理服务
云原生服务 redis缓存服务器 4核 8G 500G reids-1 + nacos-3 nacos:2G redis采用集群部署模式 redis和nacos共享服务器
云原生服务 redis缓存服务器 4核 8G 500G reids-2 + nacos-2 nacos:2G
云原生服务 nacos服务器 4核 8G 500G reids-3 + nacos-1 nacos:4G nacos采用集群部署 nacos主节点
云原生服务 ES服务器 8核 32G 2T Elasticsearch-1 Elasticsearch:30G 存储日志与监控信息的ES服务器 可以通过nginx进行负载
云原生服务 ES服务器 8核 32G 2T Elasticsearch-2 Elasticsearch:30G 存储日志与监控信息的ES服务器
云原生服务 ES服务器 8核 32G 2T Elasticsearch-3 Elasticsearch:30G 存储日志与监控信息的ES服务器
云原生服务 skywalking服务器 4核 8G 500G skywalking-1
logstash-1		 skywalking:6G
logstash:1G		 skywalking集群部署 通过nginx的stream模式进行代理
云原生服务 skywalking服务器 4核 8G 500G skywalking-2
logstash-2		 skywalking:6G
logstash:1G		 skywalking集群部署
云原生服务 kafka服务器 4核 8G 500G kafka-1
zookeeper-3		 kafka:4G
zookeeper:2G		 kafka集群 kafka和zookeeper共享服务器
云原生服务 kafka服务器 4核 8G 500G kafka-2
zookeeper-2		 kafka:4G
zookeeper:2G		 kafka集群
云原生服务 zookeeper服务器 4核 8G 500G kafka-3
zookeeper-1		 kafka:2G
zookeeper:4G		 zookeeper服务，3节点部署 zookeeper主节点

# 方案二：小规模可用生产环境

服务类型 服务器名称 CPU 内存 硬盘 运行的服务 JVM内存 部署说明 备注
EOS业务服务 XXX业务应用服务器 4核 8G 500G EOS-APP1-1 EOS-APP1:6G 多实例部署 业务应用建议部署2个以上节点
EOS业务服务 XXX业务应用服务器 4核 8G 500G EOS-APP1-2 EOS-APP1:6G 多实例部署 业务应用建议部署2个以上节点
EOS基础服务 AFCenter应用服务器 4核 8G 500G AFCenter-1
BPS-2		 AFCenter:4G
BPS:2G		 多实例部署 AFCenter和BPS共享
EOS基础服务 BPS流程服务器 4核 8G 500G BPS-1
AFCenter-2		 BPS:4G
AFCenter:2G		 多实例部署 给流程引擎提供高配置数据库
EOS基础服务 EOS管理服务 4核 8G 500G governor
devops
Jenkins		 governor:1G
devops:1G
Jenkins:4G		 单实例部署 低开应用在线部署
云原生服务 基础服务-1 4核 16G 500G nginx-1+redis-1
nacos-1+gateway-1
kafka-1+zookeeper-1
logstash-1+turbine-1		 nacos:1G+gateway:1G
kafka:2G+zookeeper:1G
logstash:1G+turbine:1G		 多实例部署 多服务共享
云原生服务 基础服务-2 4核 16G 500G nginx-2+redis-2
nacos-2+gateway-2
kafka-2+zookeeper-2
logstash-1+skywalking-1		 nacos:1G+gateway:1G
kafka:2G+zookeeper:1G
logstash:1G+skywalking:2G
云原生服务 基础服务-3 4核 16G 500G nginx-3+redis-3
nacos-3+gateway-3
kafka-3+zookeeper-3
skywalking-2+turbine-2		 nacos:1G+gateway:1G
kafka:2G+zookeeper:1G
skywalking:2G+turbine:1G
云原生服务 ES服务器 4核 16G 2T Elasticsearch-1 Elasticsearch:30G 存储日志与监控信息的ES服务器 可以通过nginx进行负载
云原生服务 ES服务器 4核 16G 2T Elasticsearch-2 Elasticsearch:30G 存储日志与监控信息的ES服务器

# 方案三：开发与集成测试环境

  • 服务器一： 4核+16G

    EOS 应用+基础服务：nacos、redis、nginx、Gateway、AFCenter、BPS、governor、workspace

  • 服务器二： 4核+16G

    低开应用部署服务：devops、Jenkins
    云原生服务：zookeeper、logstash、kafka、skywalking、Turbine

  • 服务器三： 4核+16G

    ES服务：Elasticsearch

  • 服务器四： 4核+16G

    MySQL数据库服务器（开发与测试用的共享数据库）

上述环境只要数据库正常，启动服务器一就可以正常进行开发工作。
