分支

1 分支介绍

逻辑流的图元中，除了throws（异常抛出图元）和End（结束图元）节点外，都支持发出一根或多根连线。 当前图元（该连线的发出源图元）正常执行完毕后，如果后面的某个连接线上的条件满足，则该连接线所指向的图元将得到执行。可以在连接线上设置连线条件，当连线上面的条件满足时，逻辑流流程会按照当前连线进行流转。

当一般连线设置为默认线时（连线上没有"*"符号标识的为默认连线），不需要在上面设置简单条件或者复杂条件； 当一般连线设置为非默认线时，需要设置简单条件或者复杂条件；如果两者都未设置，则保存编译会提示错误信息。

说明：
开始图元不能作为连线的目标图元；
结束图元不能再连接到其他图元；
除结束图元、异常图元外，图元后面至少有一根连线；
除结束图元、异常图元外，图元后面有且只能有一条默认连线。

注意:
当一个图元后面的多条连线同时满足条件，目前只能有一条被选择执行，而不是所有满足条件的连线都会被执行。

3 分支条件判断

3.1 简单表达式

简单条件是判断一个值是否==（关系运算符）另外一个值（后面称为右值），关系运算符共有如下：==、!= 、>=、>、<、<=、ObjNotEqual、ObjEqual、IsNull、NotNull、NullOrEmpty、NotNullAndEmpty。 右值的类型可以是个常量、变量，或一个表达式（一个合法的Java表达式）。 "简单表达式"的设置可参见循环图元。

示例一：如何使用简单表单式设置分支条件？

1.创建逻辑流

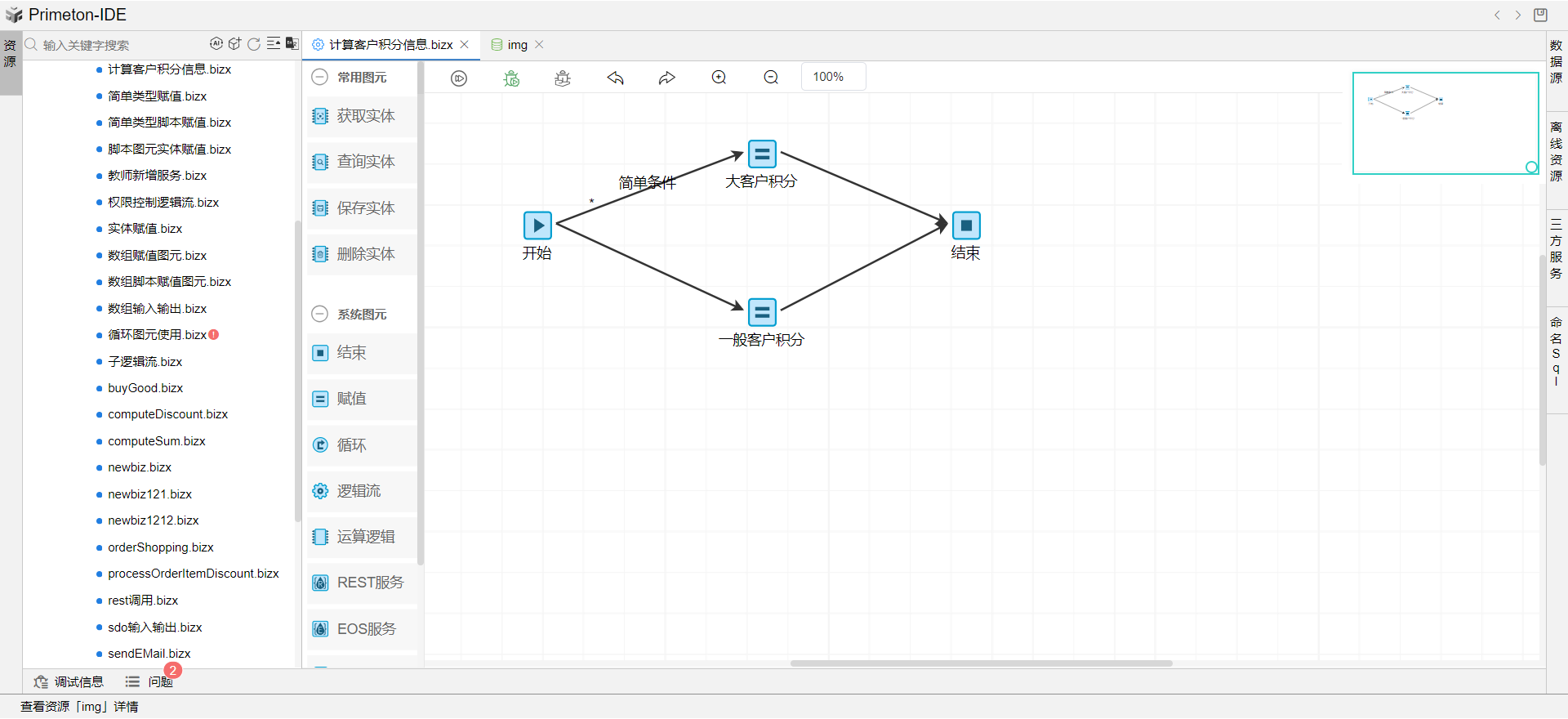

创建一个计算客户积分信息的逻辑流，按照下图所示，从选用板选择图元，组装如下的逻辑流：

2.设置逻辑流参数

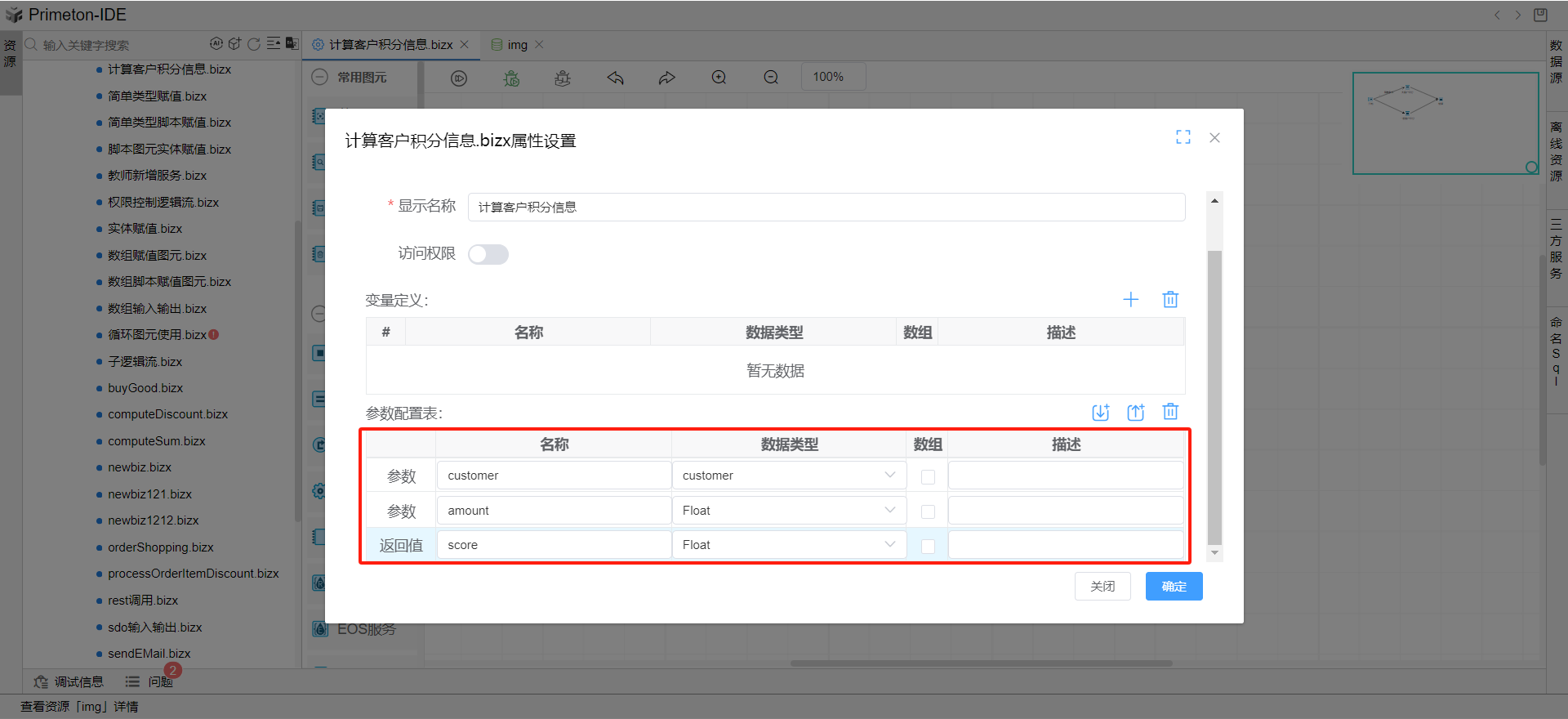

设置输入参数customer：客户信息SDO数据实体，类型是test.img.customer;amount: 消费金额属性字段，类型是Float；

设置返回值score：消费积分属性字段，类型是Float；

3.设置大客户积分连线条件

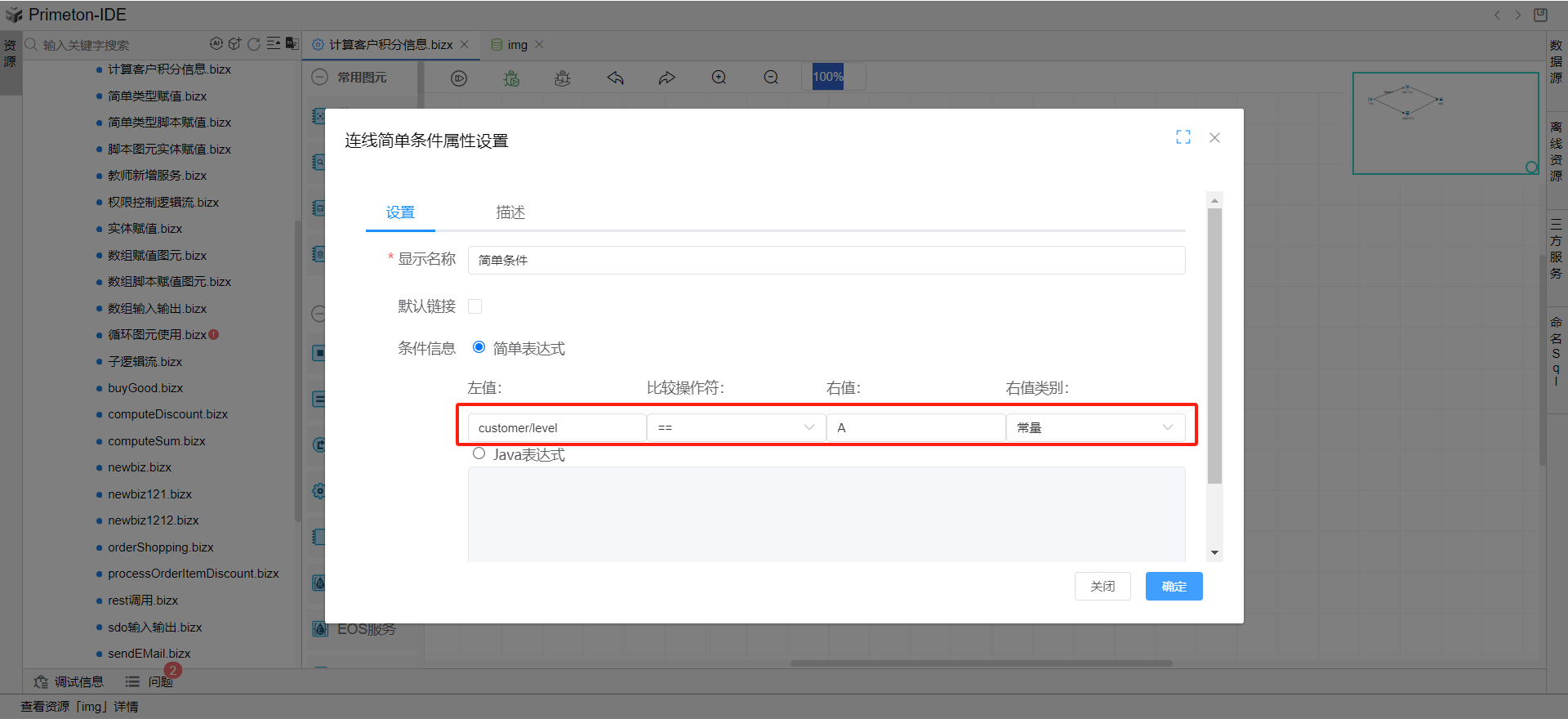

在"简单条件"连线"设置的Tab页选中简单表达式，输入左值、右值与比较操作符；（注：左值变量支持XPath，customer是一个实体类型，拥有level属性，可以直接使用customer/level来获取customer实例的level属性值）。

4.执行调试

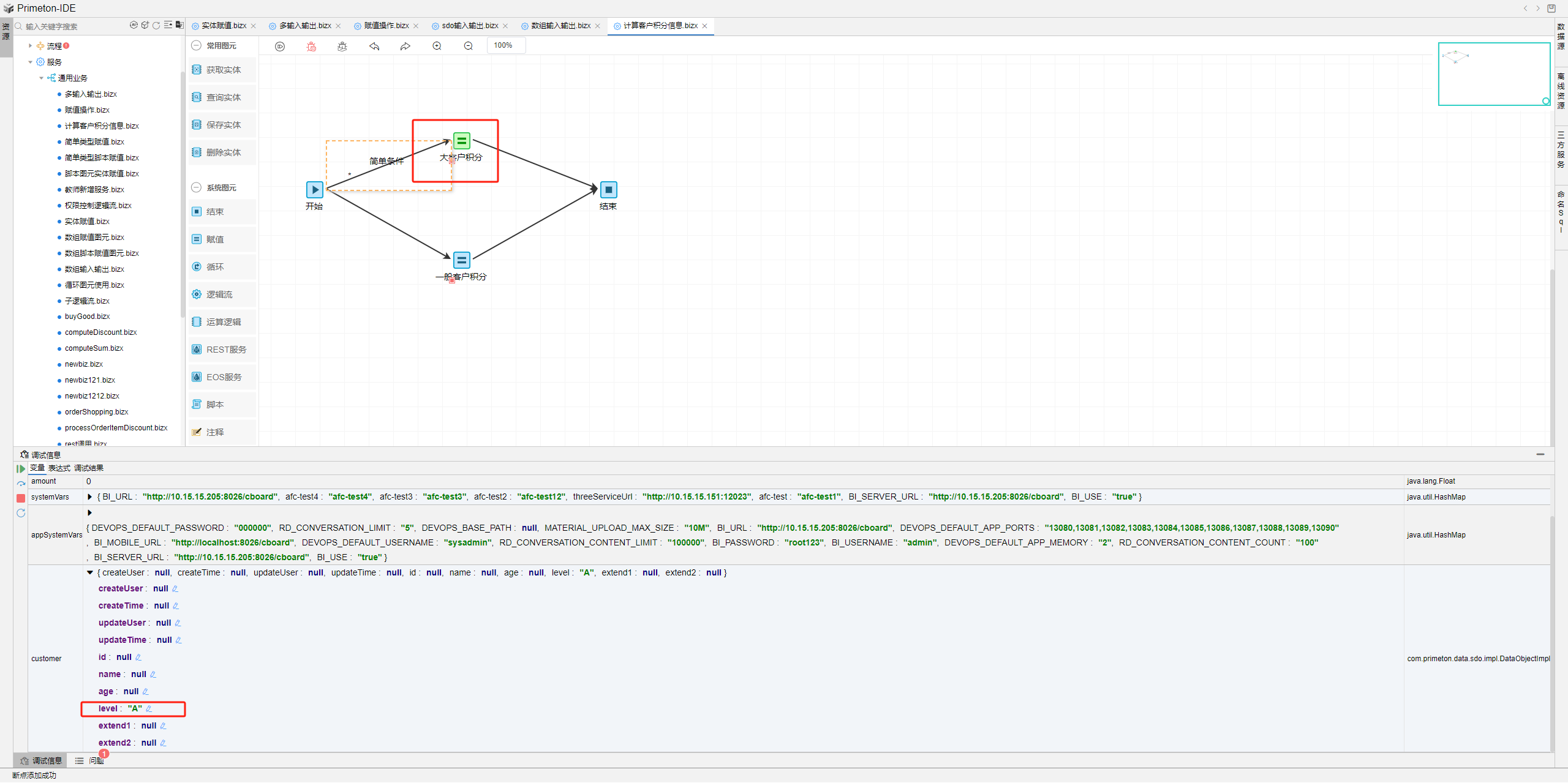

执行逻辑流，通过断点调试可以看出，满足简单条件分支。

赋值完成后点击确定按钮，关闭弹窗并保存逻辑流，至此完成分支条件简单表达式配置。

3.2 复杂表达式

复杂条件为一个值类型为boolean的Java表达式。该表达式必须符合java规范，表达式最后的计算结果必须是一个boolean类型的值。

示例一：如何使用复杂表达式设置分支条件？

1.设置大客户积分连线条件：

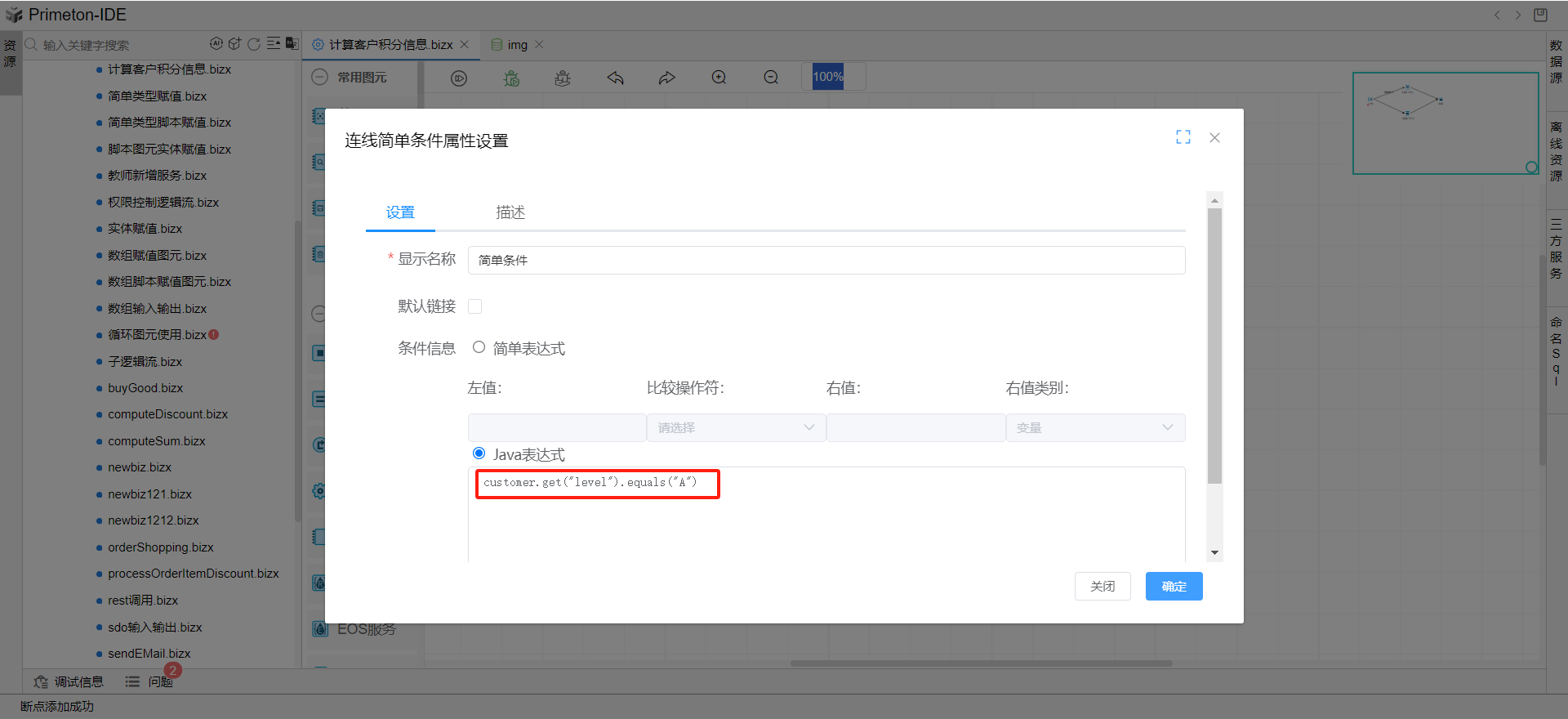

此处沿用上面简单表达式所创建的逻辑流，在简单条件连线配置弹窗中，修改条件信息为java表达式，表达式中输入内容customer.get("level").equals("A")。

2.调试运行：

输入参数customer与参数amount的值,通过断点调试可以查看到逻辑流分支走向。
