循环

1 循环图元介绍

循环图元提供了类似Java中的for循环和while循环的功能。遍历集合可以是数组类型或者是java.util.Collection类型；

在循环图元的内部可以添加任何的业务图元，只要符合循环条件，循环体内的图元将会被执行。

循环退出：相当于Java中的break语句，用于退出当前循环。

跳过当前循环：相当于Java中的continue语句，用于跳过当前的本次循环。当循环中的图元发出连线指向循环开始图元或者循环结束图元时，即为跳过当前循环。

2 使用介绍

2.1 使用循环

逻辑流中支持循环操作提供了遍历集合和按条件循环的功能。

2.1.1 遍历集合

被迭代元素支持如下情况：实现Collection接口的对象、数组（对象数组或者简单类型数组）、org.w3c.dom.Element（对Element进行循环是对该Element下面的所有子Element依次进行循环）。循环迭代变量可以是一个定义的变量，此时可以在表达式中直接使用它；也可以是一个未定义的动态变量。

示例一：如何使用遍历集合方式遍历一个字符串集合？

在逻辑流中将一个字符类型集合参数orders进行遍历取值操作。

1.参数定义

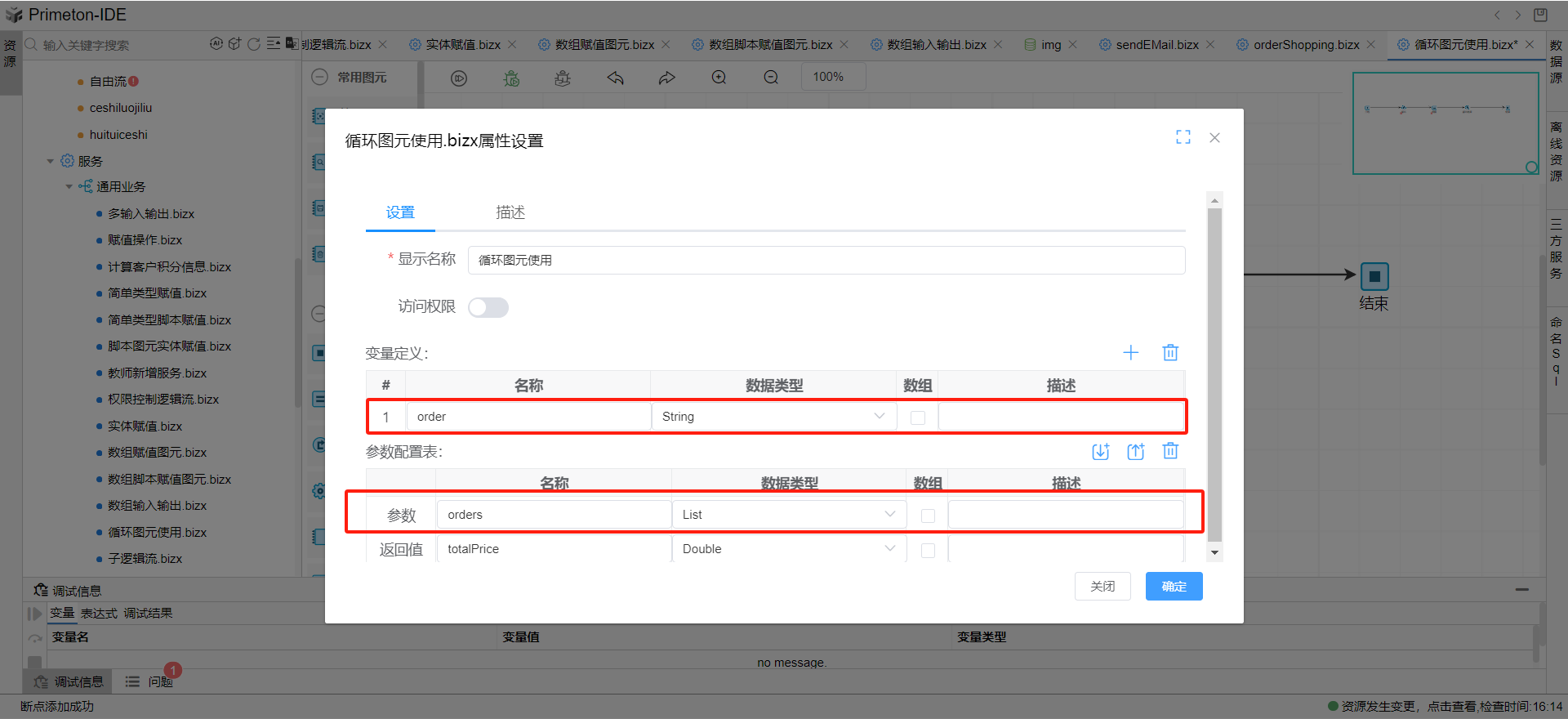

在逻辑流中定义一个参数orders来作为循环的被迭代变量，数据类型为List，再定义一个变量order用于作为循环中的迭代变量，数据类型为String；

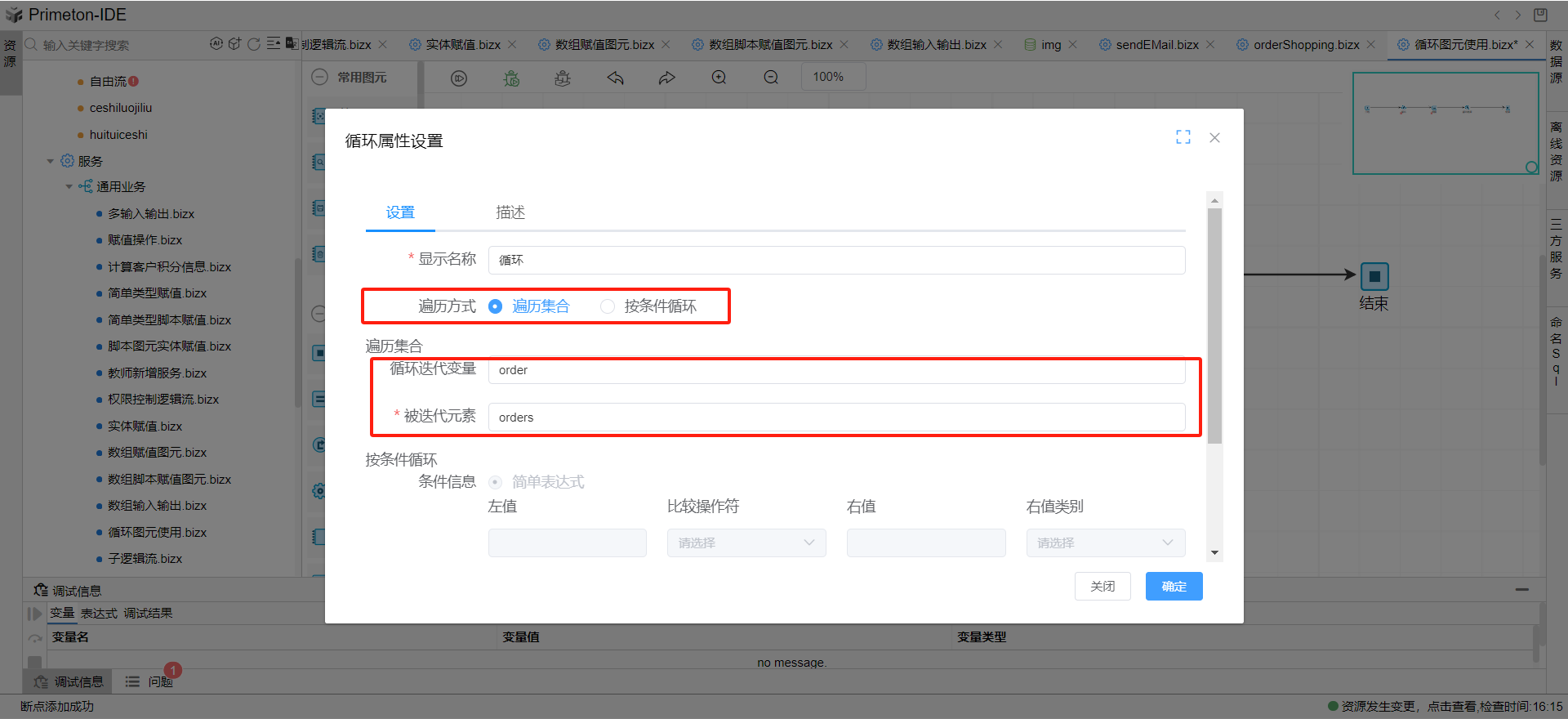

2.循环图元参数配置

在循环图元参数设置中，遍历方式勾选为遍历集合，被迭代元素输入参数orders，循环迭代元素输入变量order。

3.执行调试

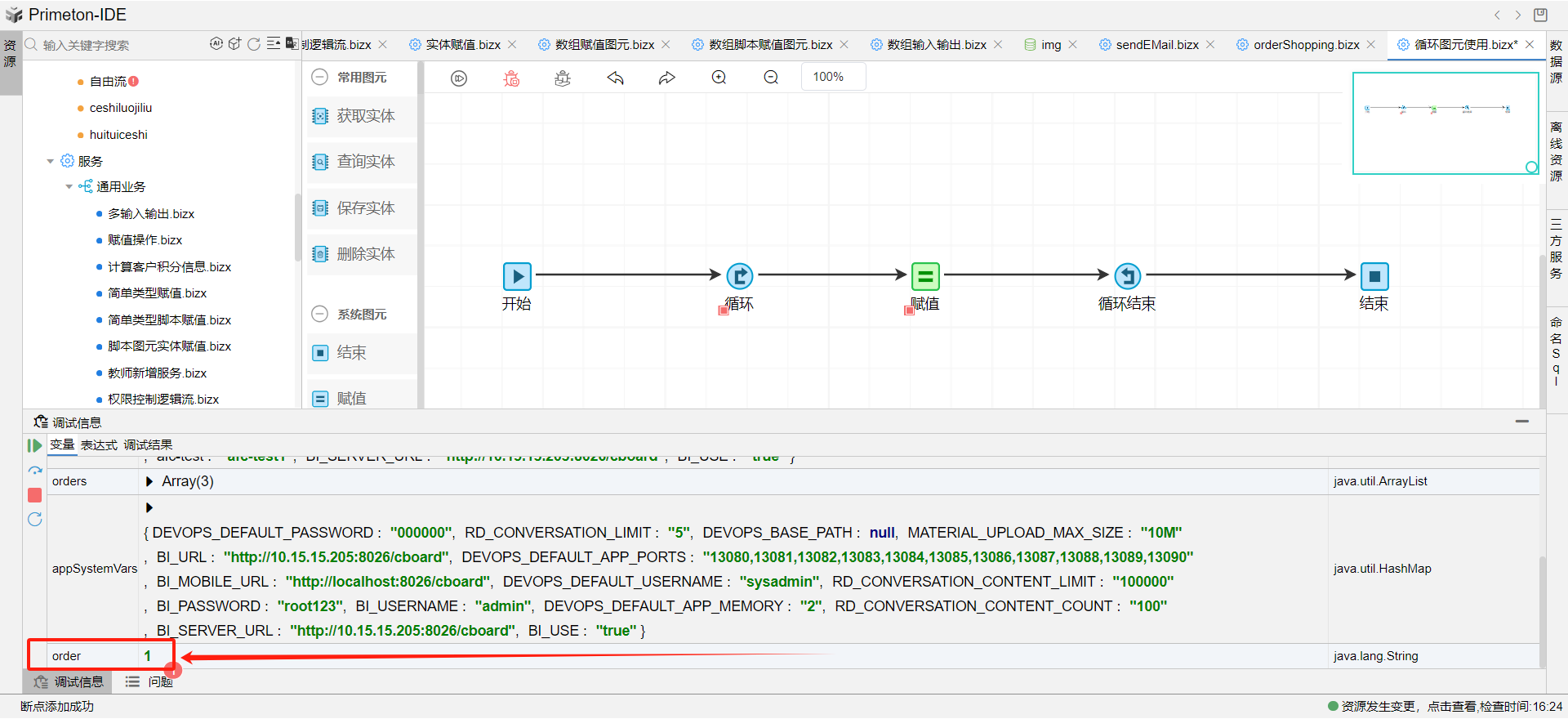

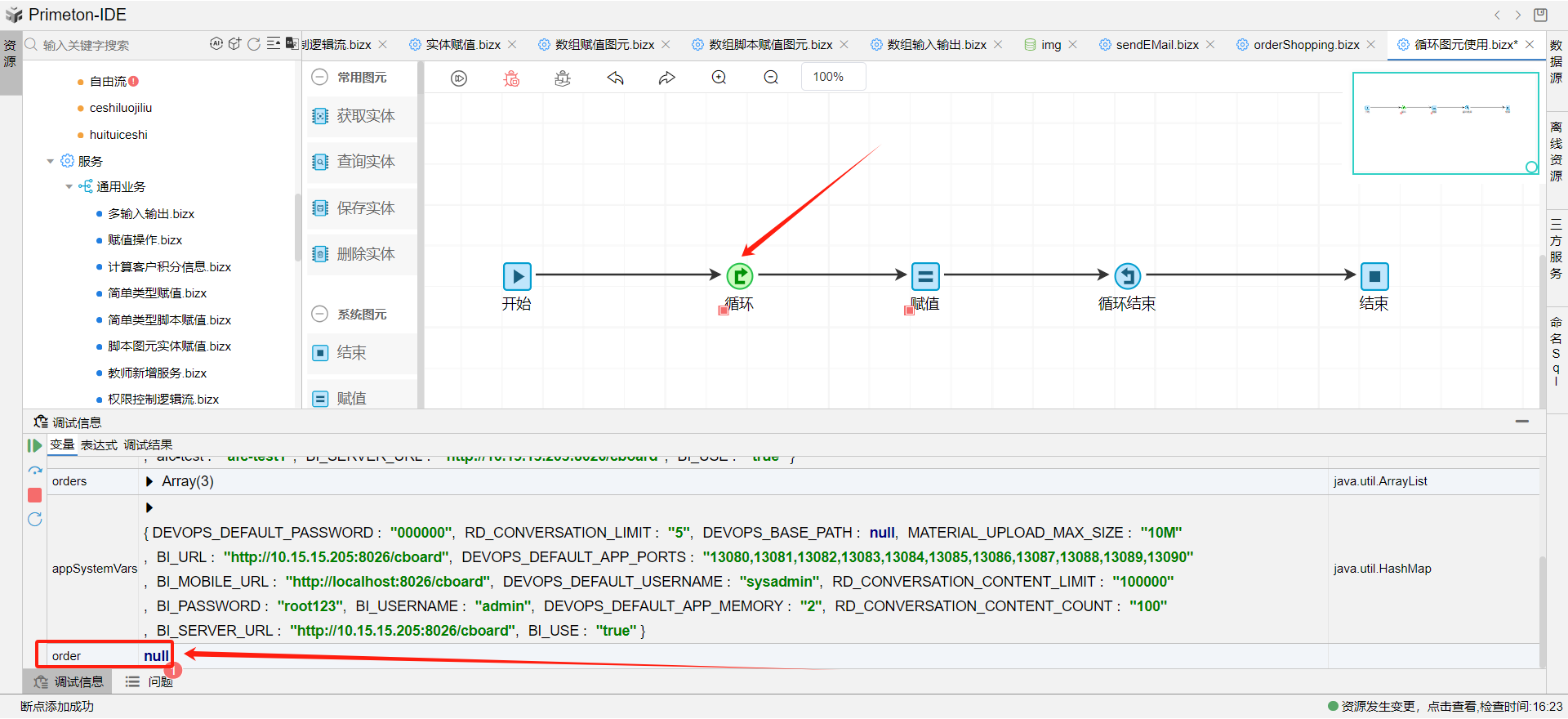

最后可以通过开启断点调试来查看循环迭代元素order在循环中的参数变化。

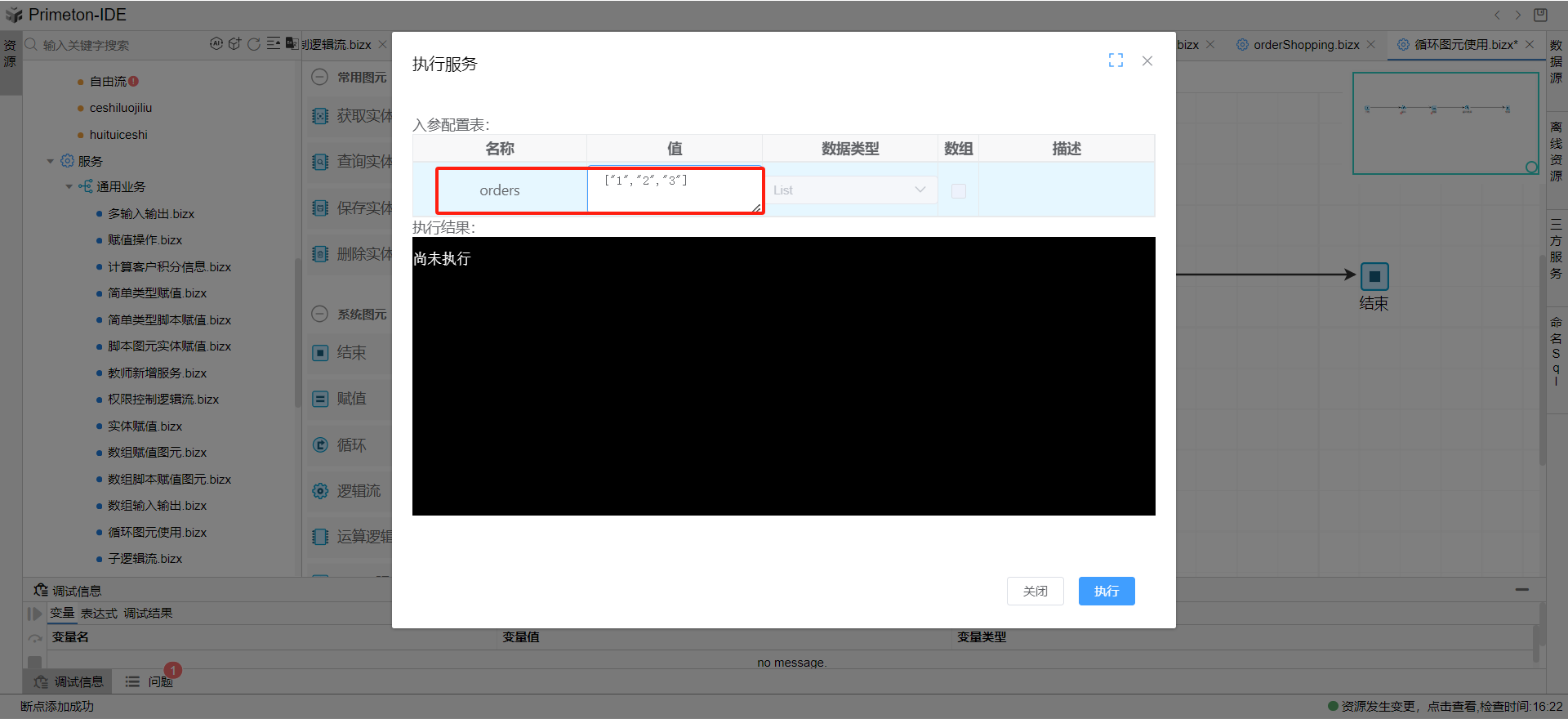

传入orders的值为集合["1","2","3"],执行之后，在每次循环中,变量order的值都在变化迭代集合orders的值

2.1.2 使用条件循环

遍历方式设置为按条件循环，相当于一个while循环，只要条件符合，就会一直循环。 条件循环包含两种循环条件设置方式，如下：

（1）简单表达式：简单表达式只能有一行，不支持多条件的与、或操作。如果需要多条件，可以使用Java表达式来处理。

简单表达式的左值是可赋值的变量或属性。具体来说，它可以是定义的变量、变量实体中的属性，或者是数组中的某个元素。

在选择比较操作符时，需要根据具体的业务场景进行判断。比较操作符用于比较两个值的大小关系，如等于、不等于、大于、小于等。根据业务需求，选择合适的比较操作符进行比较操作。

右值是指表达式中用于比较的值，可以是常量或变量。

通过合理选择比较操作符和右值类别，可以实现逻辑流中的各种比较操作，从而进行循环控制。

示例二：如何使用简单表达式做条件循环？

在逻辑流中定义一个数字类型参数count,基于该输入参数来实现从数字1到该数值的所有自然数的之和。

a.参数定义

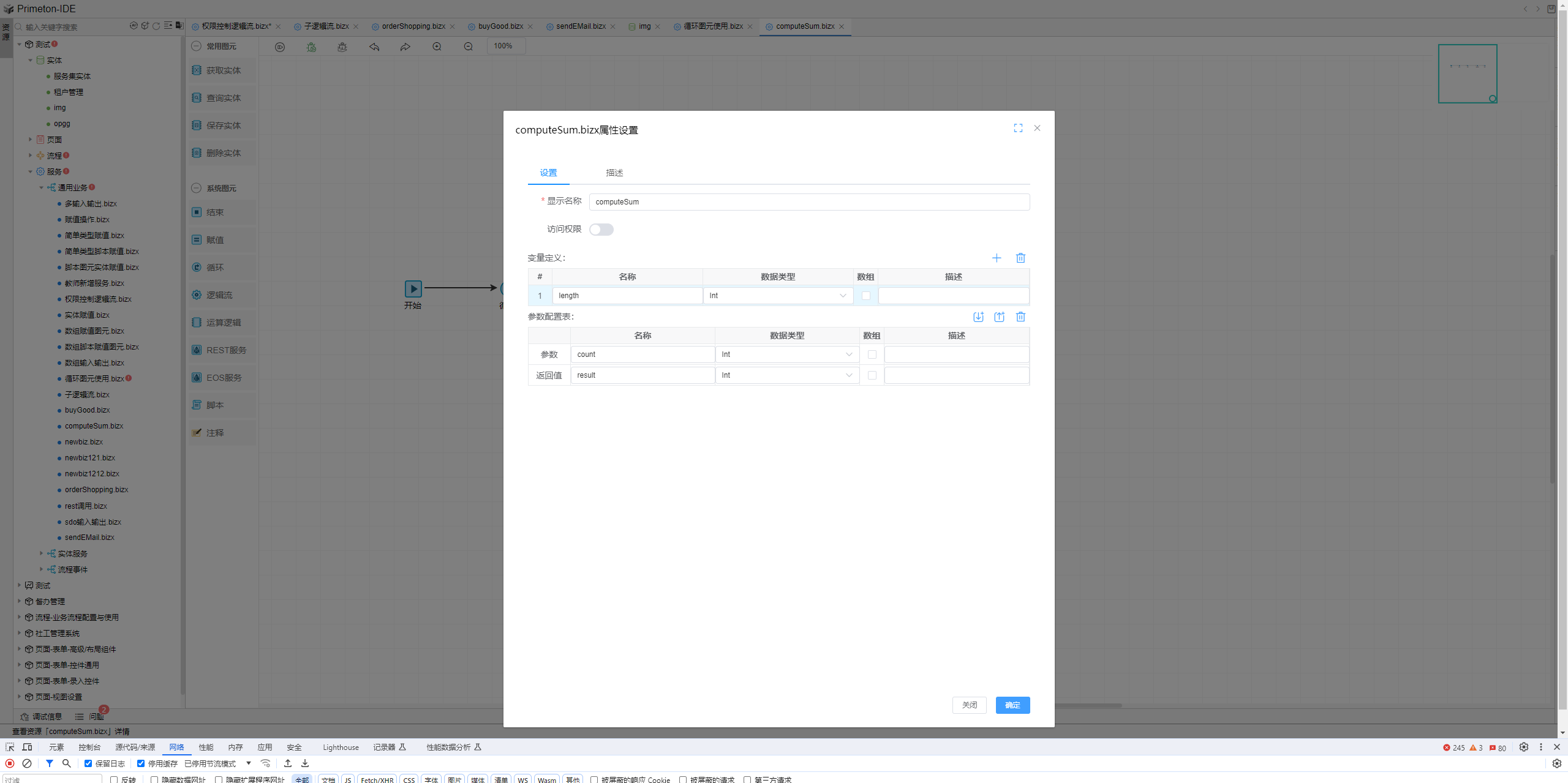

在逻辑流属性设置中，定义输入参数count，数据类型为'Int'，返回值result表示最后的计算结果。变量length作为条件变量。

b.循环图元参数配置

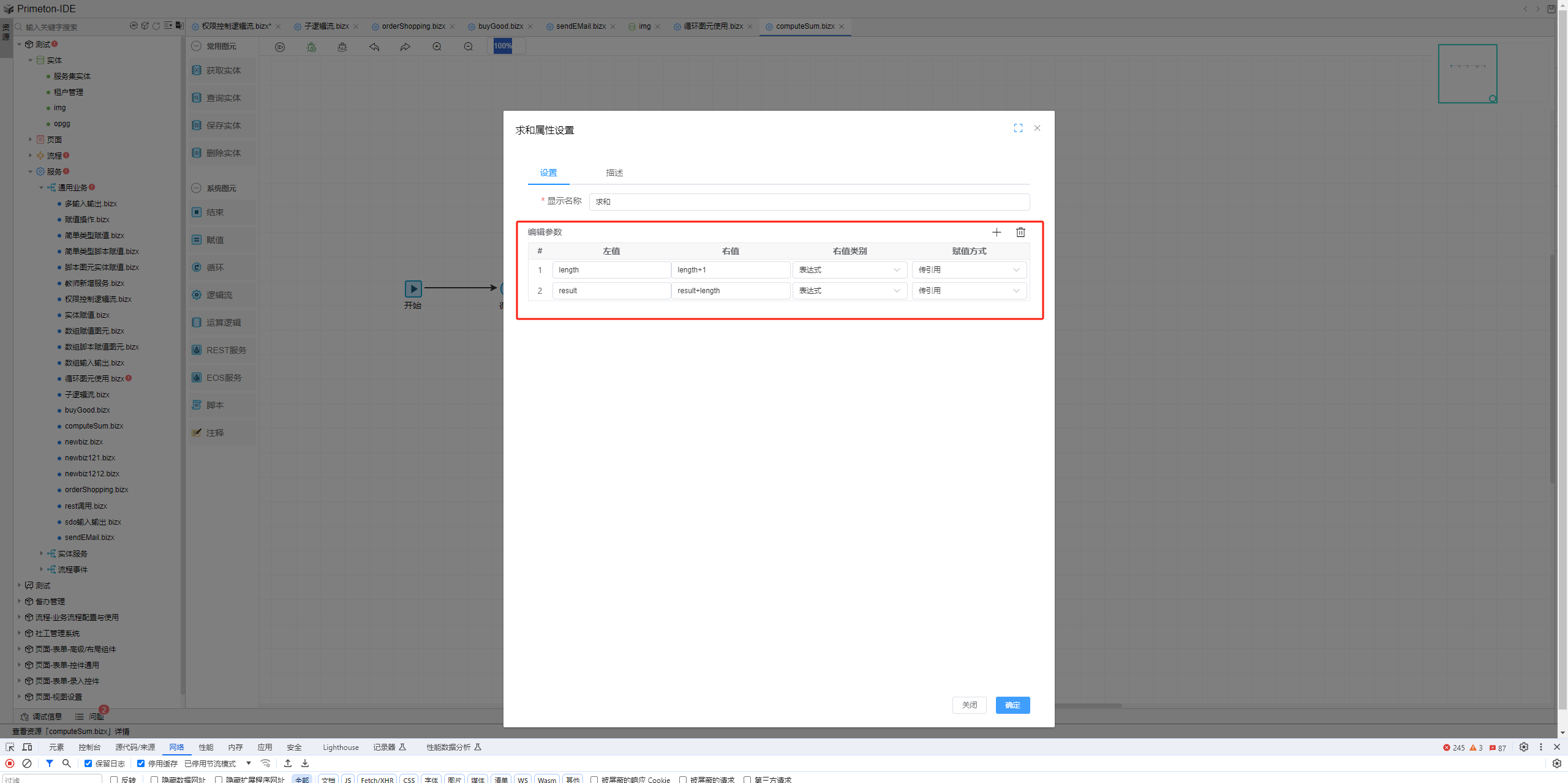

设置循环开始图元循环方式为按条件循环，条件信息选择简单表达式，表达式左值设置为length，比较操作符为小于，右值为count，右值类别为变量。当length小于count的时候，循环一直执行。然后在循环内为length与返回值result做赋值操作即可。

c.执行调试

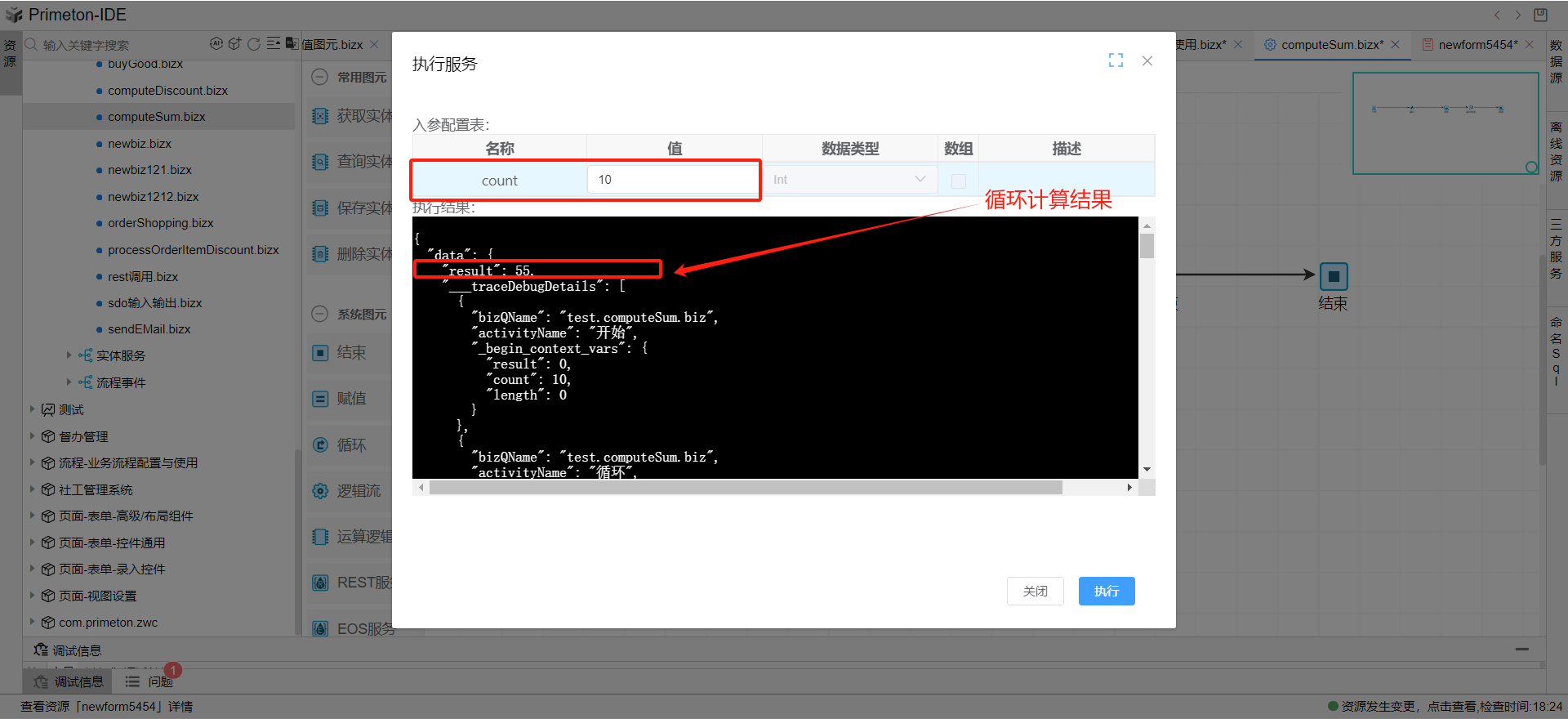

最后可以通过启动逻辑流来查看循环计算结果。输入参数count值为10，计算得出从1到10之间的自然数之和为55。

可以通过开启断点调试来查看循环迭代元素order在循环中的参数变化。

（2）Java表达式：返回值必须是布尔类型。例如：name.equal("pimeton")。 在Java表达式中，可以使用隐含变量。(隐含变量：访问当前逻辑流上下文中的数据，逻辑流上下文隐含变量：context——访问会话上下文中的数据。)

示例三：如何使用Java表达式做条件循环？

在逻辑流中，可以使用循环结构来遍历实体对象数组，并对每个数组元素进行相应的处理。以订单实体对象orders数组为例，可以使用循环图元来遍历orders数组中的每个元素，并将每个元素的值赋给变量实体order。 通过这样的操作，可以在每次循环中访问并操作order实体对象的属性字段。这些属性字段可以用于执行各种业务操作，

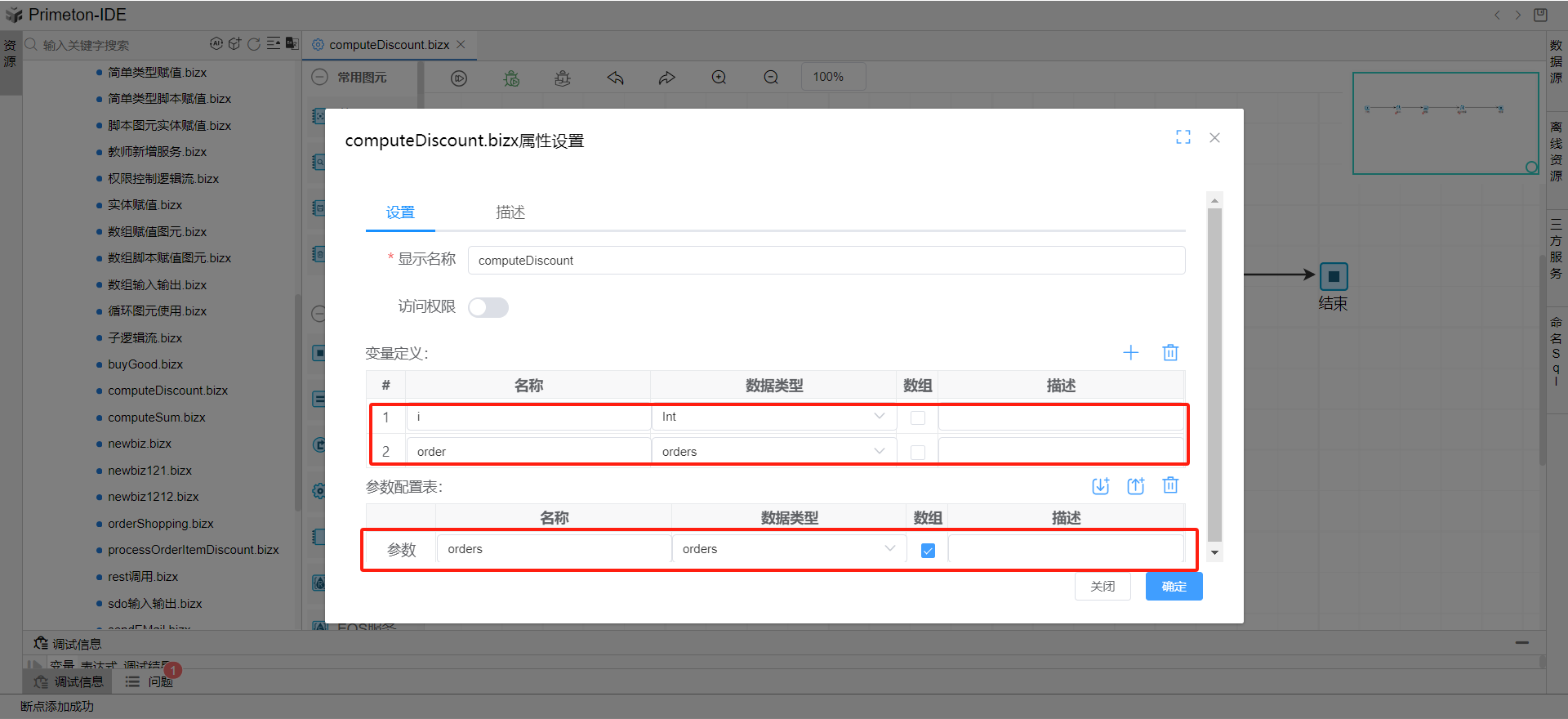

a.参数定义

在逻辑流属性设置中，定义输入参数orders，数据类型为业务实体类型，变量order作为循环赋值变量，数据类型与输入参数一致。变量i表示当前的数组循环下标。

b.循环图元参数配置

设置循环开始图元循环方式为按条件循环，条件信息选择Java表达式，表达式内容设置为i<orders.length，然后在循环内适用赋值图元为order变量做赋值操作即可。

c.执行调试

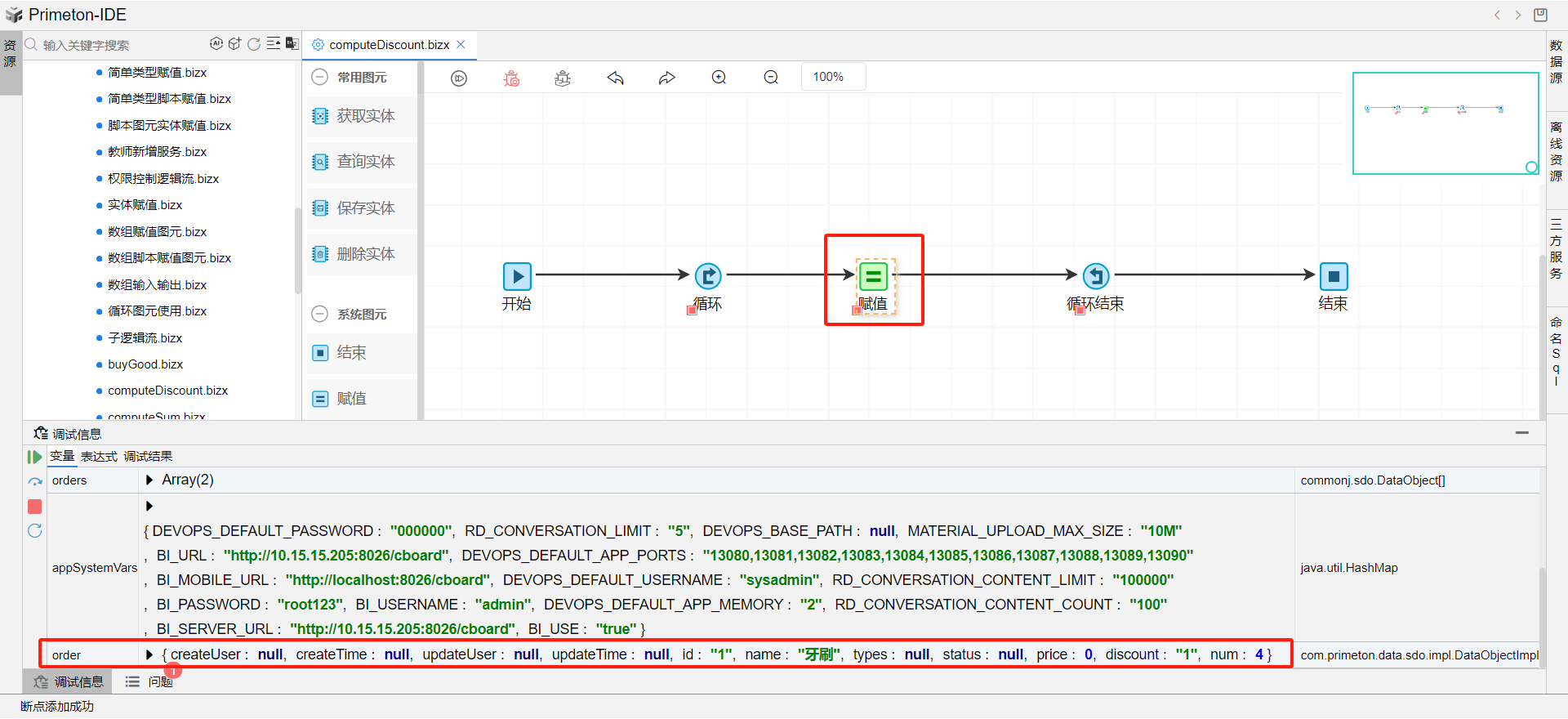

最后可以通过开启断点调试来查看变量order在循环中的属性值变化。

说明：
如果从循环体内的图元直接连线到循环开始图元，相当于continue操作。
