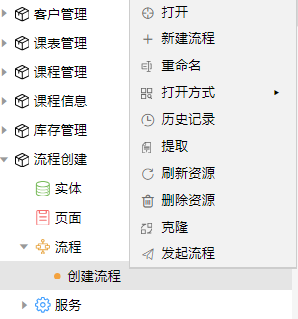

# 1流程右键菜单

# 1.1提取

流程资源分为低开资源和流程引擎资源，提取功能是将流程引擎中的流程定义提取到低开资源中。例如：

在流程引擎中某个流程定义有多个版本，想要将某个版本的流程定义提提取低开资源中进行编辑时可以使用提取功能。
在BFP业务配置中对某个流程按钮进行了修改(此操作直接修改的是流程引擎中的资源)，此时低开编辑器中的流程定义配置就与流程引擎中的不一致，这时就可以使用提取功能将流程定义中的流程定义提取到低开流程编辑器中进行编辑。

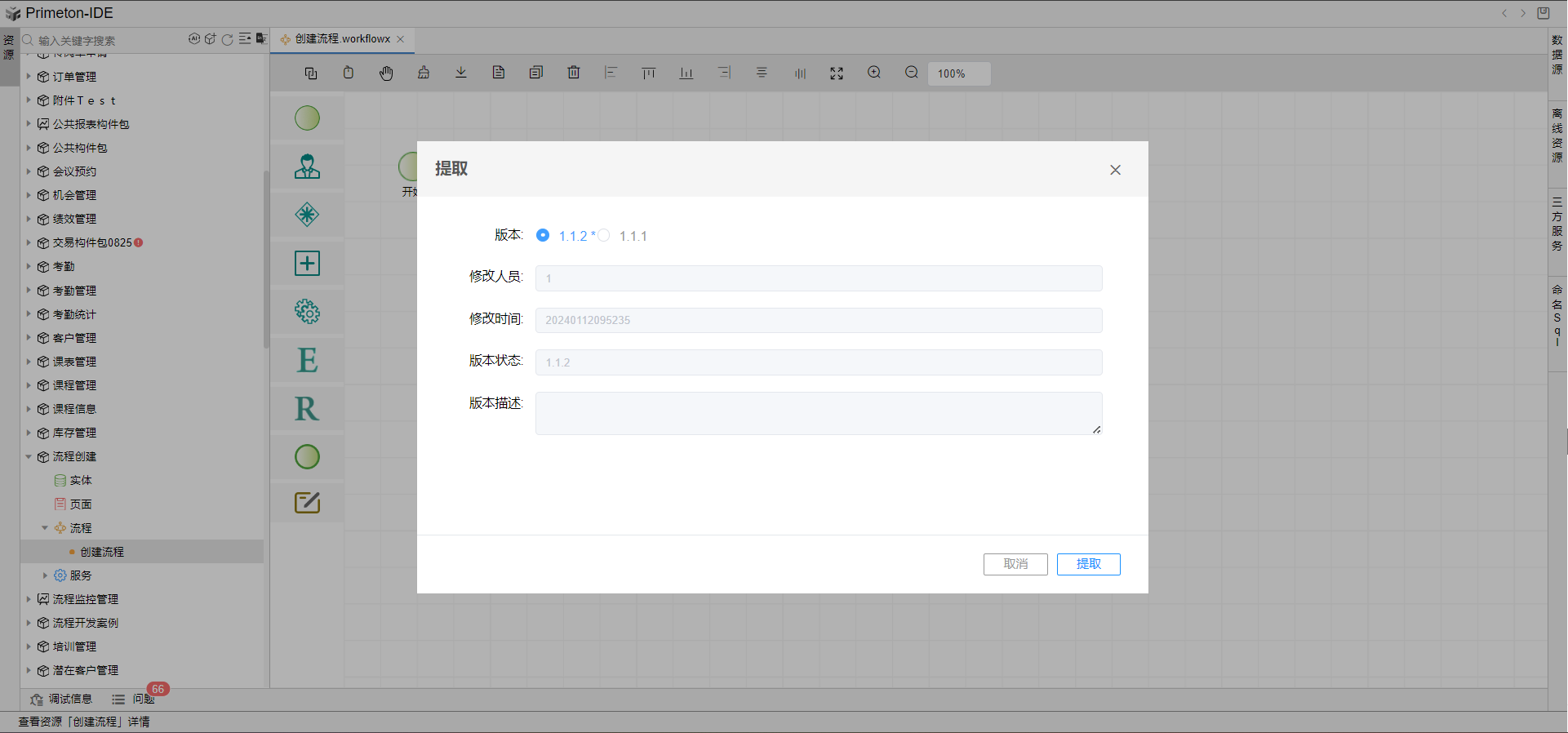

操作方式为：

注意：这里只能更改流程显示名称。

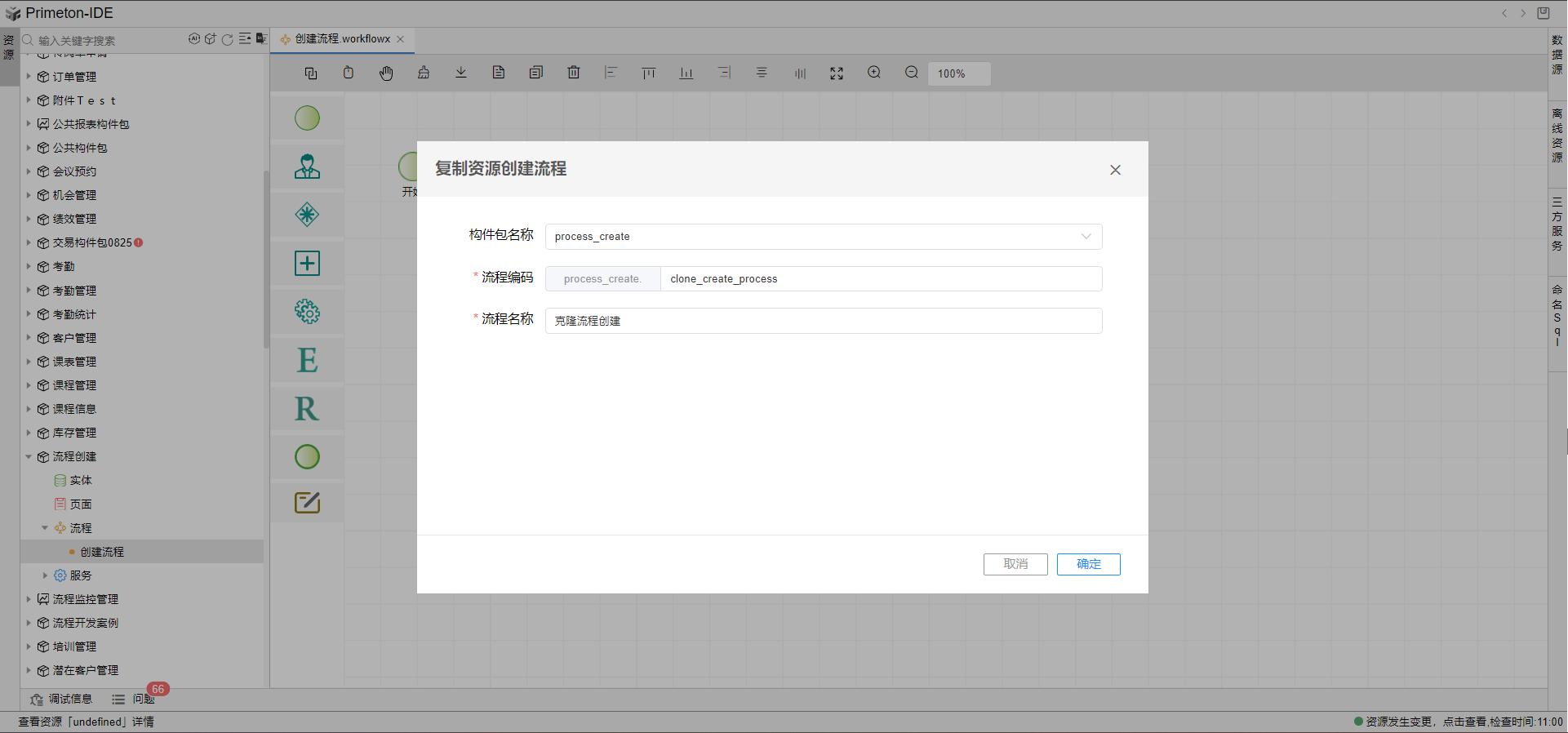

需要根据现有的流程定义在低开中创建一个新的流程定义时，可以使用克隆流程复制一个流程定义。

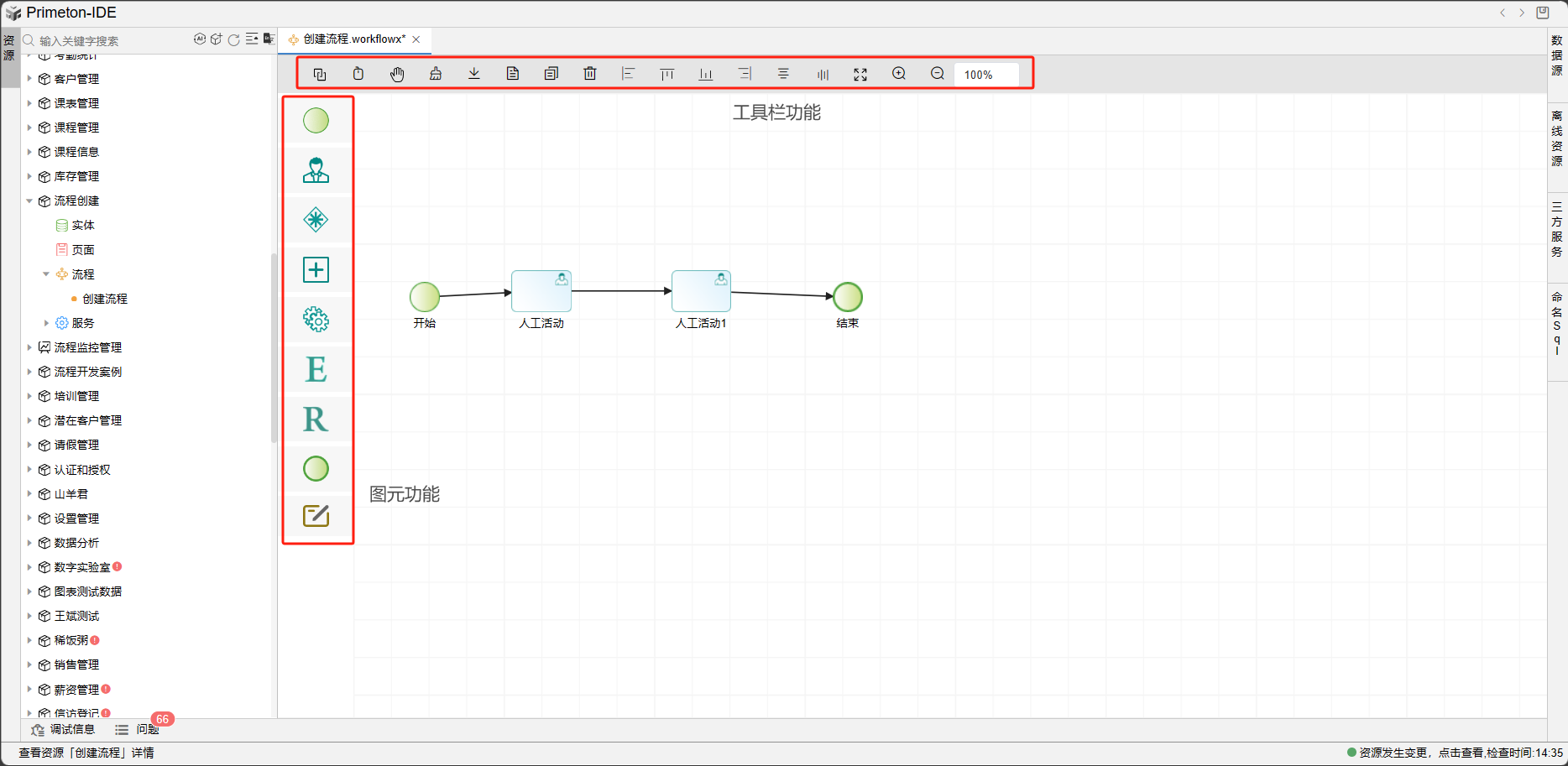

流程设计面板如图所示，左侧为流程图元工具栏，顶部为流程设计工具栏。

左侧图元从上往下依次是，开始图元、人工活动图元、路由活动图元、子流程活动图元、自由活动图元、EOS服务活动图元、REST服务活动图元、结束图元以及注释图元。

图元功能：

图元名称	描述
开始图元	一个流程只有一个开始图元，标记一个流程的开始。
人工活动图元	一个人工活动就是一个业务环节，可以配置基本信息、参与者、表单、操作权限、业务实践、引擎事件、时间限制、多工作项、消息通知、自由流、回退、启动策略。
路由活动图元	支持流程聚合模式和分支模式。
子流程活动图元	配置基本信息、子流程参数、引擎事件、多子流程策略、回退和启动策略。
自由活动图元	可根据流程上下文做一些业务操作，支持基本信息、应用配置、高级设置、引擎事件、回退和启动策略配置。
EOS服务活动图元	流程环节中调用EOS服务，可配置基本信息、EOS服务参数、高级设置、引擎事件、回退和启动策略。
REST服务活动图元	流程环节中调用REST服务，可配置基本信息、REST服务参数、高级设置、引擎事件、回退和启动策略。
结束图元	一个流程只有一个结束图元，标记一个流程的结束。
注释图元	添加注释信息。

流程工具栏从左往右依次是校验、仿真、移动、清空、保存图片、复制、粘贴、删除、左对齐、顶端对齐、底部对齐、右对齐、水平居中、垂直居中、全屏、放大和缩小。

工具栏功能：

功能	描述
校验	流程设计完成后点击校验可验证流程是否设计正确。
仿真	流程设计完后，可设置相关数据，模拟流程运行步骤，查看流程运行是否正确。
移动	流程图元任意移动。
清空	清空当前流程画布。
保存图片	保存流程图以图片的方式。
复制	复制某个流程图元。
粘贴	粘贴复制的流程图元。
删除	删除某个流程图元。
左对齐	选中需要对其的图元，进行左对齐。
顶端对齐	选中需要对其的图元，进行顶部对齐。
底部对齐	选中需要对其的图元，进行底部对齐。
右对齐	选中需要对其的图元，进行右对齐。
水平居中	选中需要对其的图元，进行水平居中对齐。
垂直居中	选中需要对其的图元，进行垂直居中对齐。
全屏	流程画布全屏展示(页面内全屏)。
放大和缩小	流程画布显示大小进行放大和缩小调整。

流程模拟就是1.1中的流程仿真功能，流程仿真是在不进行真实流程审批情况下，对流程环节进行模拟的过程，结果为流程的审批步骤。

流程仿真分为发起人、相关数据、仿真结果三部分，具体功能介绍如下：

功能	描述
发起人	流程发起人，这里因为是仿真，可以选择系统中的人员，默认是当前用户。
相关数据	流程设计中用到的变量、实体等信息可以在这里给予赋值初始化来模拟不同的业务场景。
仿真结果	展示流程根据发起人和相关数据等信息结合后产生的流程流转信息，方便流程开发人员调试流程。

更多仿真详细操作指南可参考流程仿真。
