概述

1 相关概述

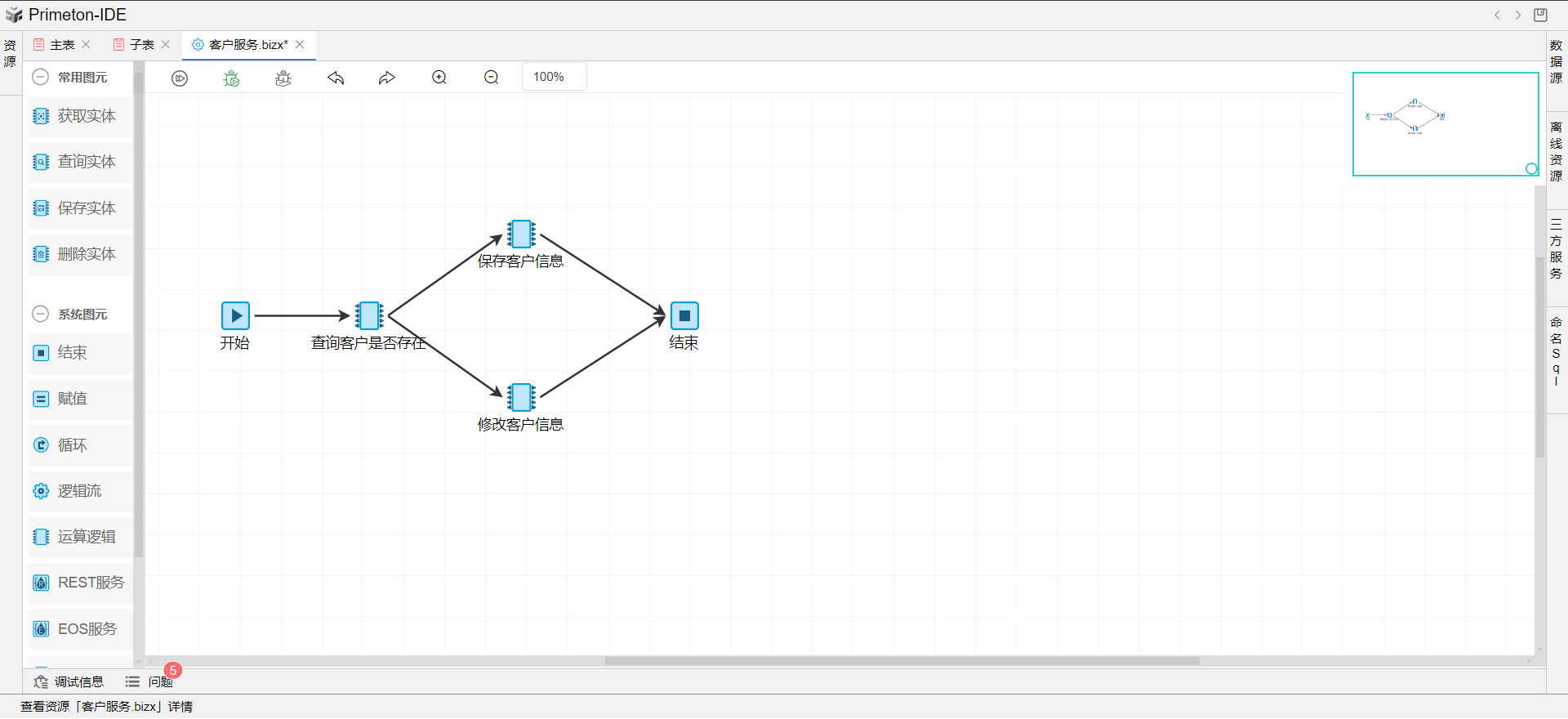

一个逻辑流包含多个图元（至少有"开始"和"结束"两个图元）。除了结束图元，每个图元都可以发出若干根连线连接到其他图元。连线表示处理逻辑的流程，在连线上面可以设置转移条件，即当该条件满足时，该连线所指向的图元将是下一个执行对象。下面看一个具体的逻辑流的实例：

这个一个保存提交客户信息的服务，逻辑流执行的处理逻辑是：

1.从开始节点出发；

2.先判断客户信息是否存在；

3.该客户信息已经存在，直接修改；

4.该客户信息尚不存在，增加新的客户信息；

5.本次处理逻辑结束。

2 图元

一个图元表示一个基本的处理单元，例如调用一个赋值操作对应一个图元，调用rest服务也对应一个图元，开始和结束也有一个图元相对应。

逻辑流中包含如下的图元：开始图元、结束图元、赋值图元、循环图元、逻辑流图元、运算逻辑图元、REST服务图元、EOS服务图元、注释图元等。

3 连线

连接线：当前图元（该连线的发出源图元）正常执行完毕后，如果后面的某根一般连线上的条件满足，则该一般连线所指向的图元将得到执行。

3.1 连线判断条件

支持简单表达式：用于判断当前连线是否满足条件，如果满足则会执行当前连线指向的图元； 支持Java表达式：Java表达式必须符合Java语法，并且返回值必须是一个boolean类型的数据，Java表达式不能带有分号。

4 数据区

逻辑流上下文：

当逻辑流执行的时候，会为当前的逻辑流创建一个逻辑流上下文；上下文中包含逻辑流中定义的参数与变量、当前登录用户MUO、系统变量与应用系统变量等。逻辑流上下文数据区的生命周期与逻辑流的生命周期是一致的，当一个逻辑流实例结束时，引擎会销毁当前逻辑流对应的逻辑流上下文数据区。
