# 流程定义问题排查与解决手册

# 问题一：流程定义被覆盖问题

# 📝 问题描述

在 AFCenter-流程中心-业务配置-流程配置里对某个活动进行按钮配置后（例如：开启协办、回退功能），后续使用低开 IDE 对该流程新增环节时，之前配置的按钮会消失。

# 🔍 原因分析

在流程中心直接修改流程后，新的流程定义会发布到 BPS 引擎，但低开 IDE 中的源文件并未同步更新。当再次从 IDE 操作流程时，未同步的 IDE 版本会覆盖引擎中的最新版本，导致配置丢失。

# ✅ 解决方案

# 手动提取

在低开 IDE 中执行"提取"操作，将 BPS 引擎中的最新流程定义同步回 IDE：

在低开 IDE 中，找到被修改的流程资源
右键点击该流程，选择"提取"
此操作会从 BPS 引擎拉取最新的流程定义，覆盖 IDE 本地资源，完成同步

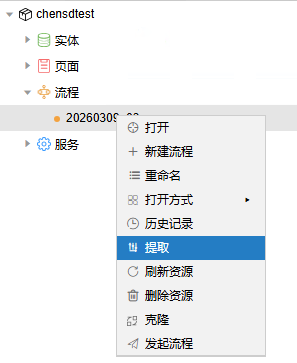

提取操作示意图

# 生产环境禁用 IDE

为防止误操作导致流程定义被覆盖，强烈建议在生产环境关闭 IDE 的修改权限：

找到应用的 application.properties 配置文件
添加或修改以下配置，重启使之生效

eos.profiles.active=prod

# 问题二：修改应用名称后，流程事件里找不到我的流程

# 📝 问题描述

项目后期通过应用管理修改了应用的显示名称或应用编码后，出现以下问题：

在"开发中心"配置业务参与者规则时，选择器中不显示该应用的流程
在配置引擎事件或业务事件时，无法关联到该应用下的流程或逻辑流

# 🔍 原因分析

低开开发平台（IDE）中的资源（流程、表单、逻辑流等）与运行时引擎（BPS）之间的关联关系，是基于**应用编码（APP_CODE）**存储在数据库中的。当应用编码被修改后：

数据库中存储的资源关联关系仍记录着旧的 APP_CODE
运行时环境使用新的 APP_CODE 去查找资源，导致无法匹配
因此，在各种资源选择器中无法正确加载属于该应用的资源

# ✅ 解决方案

# 方案一：基线修复法（推荐）

利用基线包在导入时自动重新建立资源关联的特性，是修复此类问题最稳妥的方法。

# 操作步骤

第一步：在问题环境创建基线

登录 AFCenter，进入该应用的后台管理
进入"开发中心" → "基线管理"
新建一个基线，务必勾选包含所有需要恢复关联的构件包
执行基线导出，得到基线包（.zip文件）

第二步：导入基线到目标环境

选择以下任一方式导入：

方案	适用场景	操作说明
方案A（推荐）	环境复杂，希望保留原始数据	在全新初始化的环境中导入测试
方案B（直接覆盖）	可接受当前环境数据被覆盖	直接在当前问题环境导入

导入操作：

进入"开发中心" → "基线管理"
点击"导入基线"
选择第一步导出的基线包，执行导入

第三步：验证

基线导入过程会根据目标环境当前的应用编码，自动更新所有资源与应用的关联关系
导入完成后，重新进入相关配置选择器，检查是否能正常找到该应用的流程

# 方案二：手动数据库修复

如果环境复杂（如包含大量定制数据）且不便使用基线覆盖，可以尝试手动修复数据库。

⚠️ 风险提示：此操作风险较高，务必在操作前进行完整的数据备份。

# 操作步骤

第一步：确定核心关联表

资源与应用关联的核心表：

表名	说明
`lc_resource`	存储资源主信息
`lc_runtime_resource`	存储运行时资源信息

第二步：查找问题资源

-- 假设旧的应用编码为 'OLD_APP_CODE'，新编码为 'NEW_APP_CODE'
SELECT * FROM lc_resource WHERE APP_NAME = 'OLD_APP_CODE';
SELECT * FROM lc_runtime_resource WHERE APP_NAME = 'OLD_APP_CODE';

第三步：手动更新应用编码

-- 将查到的记录中的 APP_NAME 字段值更新为新编码
UPDATE lc_resource SET APP_NAME = 'NEW_APP_CODE' WHERE APP_NAME = 'OLD_APP_CODE';
UPDATE lc_runtime_resource SET APP_NAME = 'NEW_APP_CODE' WHERE APP_NAME = 'OLD_APP_CODE';

第四步：清理缓存并重启

清除应用服务器（如 nginx）的缓存
重启低开应用服务，使数据库修改生效

# 问题三：流程导入成功后，为什么在应用后台管理中找不到？

# 📝 问题描述

通过基线包或构件包将流程定义成功导入到目标环境（如生产环境），系统提示"导入成功"。但是，在"应用后台管理" → "流程中心" → "我的流程"或"资源管理"列表中，却找不到刚刚导入的流程。

# 🔍 核心排查表

流程定义与具体应用的关联关系不存储在低开资源表中，而是存储在 BPS 引擎的关联表中。最主要的表是：

表名	说明
`wfprocessdefproperties`	业务流程定义属性表，记录流程定义的各项属性，包括所属的应用

# ✅ 解决方案

# 第一步：获取正确的流程与应用关联信息

从源环境（导出基线/构件包的环境）数据库中，查询该流程对应的应用信息：

-- 在源环境执行，假设流程定义ID为 'PROCESS_DEF_ID'
SELECT PROCESSDEFID, APPLICATION_ID, APP_CODE
FROM wfprocessdefproperties
WHERE PROCESSDEFID = 'PROCESS_DEF_ID';

# 第二步：检查目标环境数据

在目标环境（导入后找不到流程的环境）中，查询同一流程定义的关联信息：

-- 在目标环境执行
SELECT PROCESSDEFID, APPLICATION_ID, APP_CODE
FROM wfprocessdefproperties
WHERE PROCESSDEFID = 'PROCESS_DEF_ID';

# 第三步：修复不一致的数据

如果目标环境查询结果为空，或者 APP_CODE 字段值与目标应用编码不一致，则需要手动修正：

-- 假设目标应用编码为 'TARGET_APP_CODE'
UPDATE wfprocessdefproperties
SET APP_CODE = 'TARGET_APP_CODE', APPLICATION_ID = 'TARGET_APP_CODE'
WHERE PROCESSDEFID = 'PROCESS_DEF_ID';

注意：APPLICATION_ID 字段的值通常是应用编码，请根据实际情况判断是否需要一并更新。

# 附录：相关数据库表说明

表名	所属模块	主要作用
`lc_resource`	低开平台	存储低代码资源主信息
`lc_runtime_resource`	低开平台	存储低代码运行时资源信息
`wfprocessdefproperties`	BPS 引擎	存储流程定义属性及应用关联信息
